Винт резьбоформующий SMType
Техническое описание

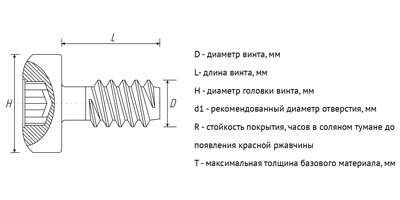

Винты SMType, основная линейка *
| Группа винта SC, SD, SB | Форма наконечника, тип | D, мм | L, мм | H, мм | d1, деталь | d1, базовый материал | Головка, вид | Привод, тип и размер | Покрытие, тип | R, часов | T, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SC4012PHPH20Z48 | остроконечный | 4,0 | 12,0 | 8,0 | проходное ** | 1-2 мм *** | Полуцилиндр | PH 2 | Zn | 480 | 1,2 |
| SC4012PHT25Z48 | остроконечный | 4,0 | 12,0 | 8,0 | проходное ** | 1-2 мм *** | Полуцилиндр | Torx 25 | Zn | 480 | 1,2 |
| SC4012PHT20Z48 | остроконечный | 4,0 | 12,0 | 8,0 | проходное ** | 1-2 мм *** | Полуцилиндр | Torx 20 | Zn | 480 | 1,5 |
| SC5020PHT25Z48 | остроконечный | 5,0 | 20,0 | 9,5 | проходное ** | 1-2 мм *** | Полуцилиндр | Torx 25 | Zn | 480 | 1,5 |
| SC4015CST20Z48 | остроконечный | 4,0 | 15,0 | 7,5 | проходное ** | 1-2 мм *** | Потайная | Torx 20 | Zn | 480 | 1,2 |
| SC4015PFT20Z48 | остроконечный | 4,0 | 15,0 | 7,5 | проходное ** | 2-2 мм *** | Полуцилиндр | Torx 21 | Zn | 480 | 1,2 |
| SD4013PHT20Z48 | развертка | 4,0 | 13,0 | 8,0 | не нужно | не нужно | Полуцилиндр | Torx 20 | Zn | 480 | 1,5 |
| SD4016PHT20Z48 | развертка | 4,0 | 16,0 | 8,0 | не нужно | не нужно | Полуцилиндр | Torx 20 | Zn | 480 | 1,5 |
| SD5020PHT25Z48 | развертка | 5,0 | 20,0 | 9,5 | не нужно | не нужно | Полуцилиндр | Torx 25 | Zn | 480 | 1,5 |
| SB4011PWT20Z48 | тупоконечный | 4,0 | 11,0 | 10,0 | Проходное ** | 2,3-3,0 | Полуцилиндр с пресс-шайбой | Torx 20 | Zn | 480 | 1,5 |
| SB4012CST20Z48 | тупоконечный | 4,0 | 11,0 | 7,5 | Проходное ** | 2,3-3,0 | Потайная | Torx 20 | Zn | 480 | 1,5 |
| SB4012PHT20Z48 | тупоконечный | 4,0 | 12,0 | 8,0 | Проходное ** | 2,3-3,0 | Полуцилиндр | Torx 20 | Zn | 480 | 1,5 |
| SB5014PHT25Z48 | тупоконечный | 5,0 | 14,0 | 9,5 | Проходное ** | 2,3-3,0 | Полуцилиндр | Torx 25 | Zn | 480 | 1,5 |
| SB5015CST25Z48 | тупоконечный | 5,0 | 15,0 | 9,2 | Проходное ** | 2,3-3,0 | Потайная | Torx 25 | Zn | 480 | 1,5 |
* возможно изготовление винта с размерами, типом головки, приводом, покрытием и стойкостью по требованиям заказчика.
** т.е. диаметр отверстия должен быть чуть больше диаметра винта и меньше диаметра головки винта.
*** если толщина базового листа менее 0,8 мм, отверстие не требуется.
