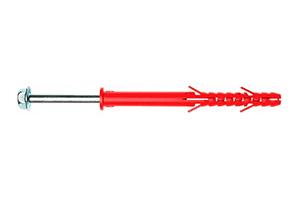

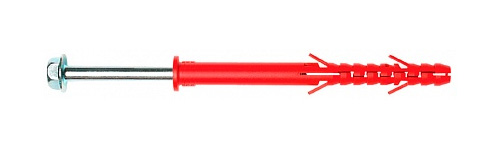

Универсальные фасадные дюбели с цилиндрической манжетой и шурупом ПАРТНЕР PT

... ...

Фасадные дюбели ПАРТНЕР PT предназначены для крепления конструкций, в том числе элементов навесных фасадных систем к таким материалам основания как: бетон, газобетон, полнотелый и пустотелый кирпич, керамзитобетонные блоки.

Технические характеристики

Все типоразмеры фасадных дюбелей ПАРТНЕР PR также имеют следующие параметры:

  • Необходимый диаметр отверстия в прикрепляемом материале: 10,5 мм
  • Размер гайки под ключ: 13
  • Шлиц: Torx 40
  • Минимальная глубина анкеровки: 70 мм
  • Минимальная глубина сверления: 80 мм
  • Эффективная глубина анкеровки: 70 мм

Все типоразмеры фасадных дюбелей ПАРТНЕР PR имеют следующие показатели по выдерживаемым нагрузкам на вырыв:

  • Тяжелый и легкий бетон, полнотелые изделия из легкого и полнотелого бетона, прочностью не менее 25 Н/мм2: 3,3 кН
  • Полнотелый силикатный или керамический кирпич, прочностью не менее 12,5 Н/мм2: 2,2 кН
  • Пустотелый силикатный или керамический кирпич: 80 мм, прочностью не менее 12,5 Н/мм2: 0,71 кН
  • Ячеистый бетон, марка D 600, B 2,0 : 0,62 кН (с установкой дюбеля в отверстие 9 мм).

Материал основания

Одобрено для:

  • Бетон
  • Натуральный камень
  • Полнотелый кирпич
  • Пустотелый кирпич
  • Газобетон
  • Керамзитобетон

Техническое описание

Модель Код Длина Диаметр отверстия Толщина прикрепляемой детали
Дюбель фасадный ПАРТНЕР PT 10x80 HEX SW13 T40 с шурупом с покрытием MAGNI 1000 (200 шт.) 44191 80 mm 10 mm 30/10 mm
Дюбель фасадный ПАРТНЕР PT 10х 80 HEX SW13 T40 ZN с электрооцинк. шурупом (200 шт.) 43513 80 mm 10 mm 30/10 mm
Дюбель фасадный ПАРТНЕР PT 10х100 HEX SW13 T40 ZN с электрооцинк. шурупом (200 шт.) 43149 100 mm 10 mm 50/30 mm
Дюбель фасадный ПАРТНЕР PT 10х100 HEX SW13 T40 с шурупом с покрытием MAGNI 1000 (200 шт.) 44192 100 mm 10 mm 50/30 mm
Дюбель фасадный ПАРТНЕР PT 10х120 HEX SW13 T40 ZN с электрооцинк. шурупом (150 шт.) 42453 120 mm 10 mm 70/50 mm
Дюбель фасадный ПАРТНЕР PT 10х120 HEX SW13 T40 с шурупом с покрытием MAGNI 1000 (150 шт.) 44193 120 mm 10 mm 70/50 mm
Дюбель фасадный ПАРТНЕР PT 10х140 HEX SW13 T40 ZN с электрооцинк. шурупом (120 шт.) 43514 140 mm 10 mm 90/70 mm
Дюбель фасадный ПАРТНЕР PT 10х140 HEX SW13 T40 с шурупом с покрытием MAGNI 1000 (120 шт.) 44194 140 mm 10 mm 90/70 mm
Дюбель фасадный ПАРТНЕР PT 10х160 HEX SW13 T40 ZN с электрооцинк. шурупом (120 шт.) 43515 160 mm 10 mm 110/90 mm
Дюбель фасадный ПАРТНЕР PT 10х160 HEX SW13 T40 с шурупом с покрытием MAGNI 1000 (120 шт.) 44195 160 mm 10 mm 110/90 mm
