Дюбель-гвоздь с грибовидным бортиком SM-G

...

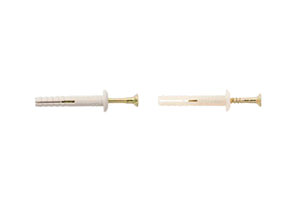

С потайным бортиком
SM-L и SMX-L (нейлон) ...

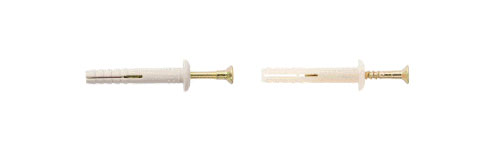

С грибовидным бортиком
SM-G и SMX-G (нейлон)

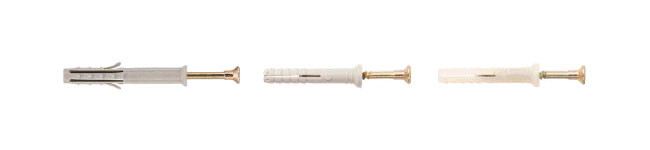

Полипропиленовый (SM) и нейлоновый (SMX) распорный дюбель для быстрого монтажа. Стальной оцинкованный гвоздь-шуруп (желтый цвет) с увеличенным подголовником.

Технические данные

Обозначение Максимальная толщина укрепляемого предмета, мм Диаметр сверления, мм Минимальная глубина закрепления, мм Min выдергивающая сила, kH Минимальная срезающая сила, kH
бетон В25 кипичная кладка газобетон бетон класса В25
SM SMX SM SMX SM SMX
SM-L 5x25 (с усом) 5 5 20 0,60 - 0,35 - 0,20 - 1,82
SM-L 5x30 (с усом) 10 5 20 0,60 - 0,35 - 0,20 - 1,85
SM-L 5x40 (с усом) 25 5 20 0,60 - 0,35 - 0,20 - 1,89
SM-L и SMX-L 6/40 10 6 30 0,60 0,80 0,45 0,51 0,22 0,23 3,23
SM-L и SMX-L 6/60 30 6 30 0,60 0,80 0,45 0,51 0,22 0,23 3,26
SM-L и SMX-L 6/80 50 6 30 0,60 0,80 0,45 0,51 0,22 0,23 3,33
SM-L и SMX-L 8/60 20 8 40 0,82 1,05 0,50 0,60 0,27 0,31 3,82
SM-L и SMX-L 8/100 60 8 40 0,82 1,05 0,50 0,60 0,27 0,31 3,87
SM-L и SMX-L 8/120 80 8 40 0,82 1,05 0,50 0,60 0,27 0,31 3,89
SM-L и SMX-L 8/140 100 8 40 0,82 1,05 0,50 0,60 0,27 0,31 3,93
SM-L и SMX-L 8/160 110 8 50 0,82 1,05 0,50 0,60 0,27 0,31 3,97
SM-L 10/100 60 10 40 2,52 - 1,88 - 0,41 - 4,71
SM-L 10/120 80 10 40 2,52 - 1,88 - 0,41 - 4,72
SM-L 10/140 100 10 40 2,52 - 1,88 - 0,41 - 4,76
SM-L 10/160 110 10 50 2,52 - 1,88 - 0,41 - 4,80
SM-G и SMX-G 6/40 10 6 30 0,60 0,80 0,45 0,51 0,21 0,23 3,23
SM-G и SMX-G 6/60 30 6 30 0,60 0,80 0,45 0,51 0,21 0,23 3,26
SM-G и SMX-G 6/80 50 6 30 0,60 0,80 0,45 0,51 0,21 0,23 3,33

Бортик на шляпке с возможностью демонтажа

  • Позволяет при монтаже (ударе) сохранить форму головки и крестовины для возможного демонтажа изделия.
  • Равномерное распределение удара молотка за счет бортика предотвращает изгиб гвоздя-шурупа.

Наличие бортика дюбеля

  • Два варианта бортика дюбеля: потайной бортик и грибовидный бортик.
  • Позволяет скрыть неровности и сколы стенок отверстия.
  • Не позволяет прикрепляемому предмету соприкасаться с поверхностью крепежа во избежании окисления поверхности.

Усиленный подголовник у основания шляпки

  • Выдерживает значительные нагрузки при забивании.
  • Усиленный подголовник плотно фиксируется в отверстии дюбеля, предохраняя его от излома.
  • Гвоздь изготовлен из конструкционной стали С100В с содержанием углерода менее 0,08% (важно при отсутствии термообработки).

Точные размеры гвоздя

  • Размер гвоздя точно по спецификации позволяет выдержать размеры и технические характеристики всего изделия.
  • Улучшенные рабочие характеристики на вырыв и на срыв головки за счет выхода острия гвоздя из дюбеля при монтаже.
