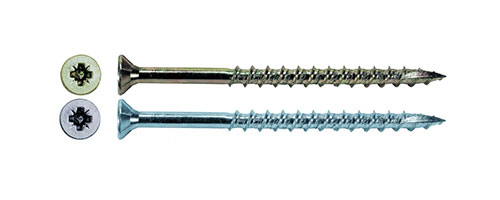

Шуруп для плотных сортов дерева универсальный TYPE-17
Техническое описание
- Головка: потайная, с 4-мя насечками для раззенковки, шлиц Pozi
- Резьба: полная / неполная
- Наконечник: острый с просечкой
- Покрытие: белый или желтый цинк
- Материал: сталь С1022
Дополнительно
- Минимальный разрушающий момент: 1,5-6,2 Нм
- Твердость сердцевины: 270-425 HV
- Твердость поверхности: MIN 450 HV

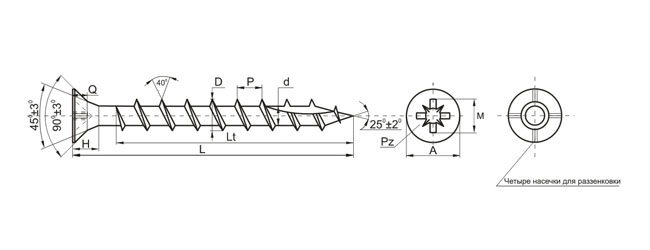

| Обозначение, мм | 3х(12-40) | 3,5х(12-50) | 4х(12-70) | 4,5х(16-80) | 5х(40-200) |
|---|---|---|---|---|---|
| A, мм | 5,65-6,00 | 6,60-7,00 | 7,60-8,00 | 8,60-9,00 | 9,60-10,00 |
| H, мм | 2,80-3,15 | 3,00-3,60 | 3,80-4,15 | 4,40-4,74 | 5,00-5,30 |
| D, мм | 2,78-3,05 | 3,25-3,50 | 3,75-4,05 | 4,30-4,55 | 4,75-5,05 |
| d, мм | 1,60-1,93 | 2,00-2,30 | 2,40-2,50 | 2,60-2,80 | 2,80-3,10 |
| P, мм | 1,35 | 1,60 | 1,80 | 2,00 | 2,20 |
| Q, мм | 1,60-2,10 | 1,76-2,16 | 2,05-2,50 | 2,45-3,00 | 2,85-3,40 |
| M, мм | 3,00 | 4,00 | 4,40 | 4,80 | 5,30 |
| Шлиц | Pz1 | Pz2 | Pz2 | Pz2 | Pz2 |
| L допуск, мм | 0,75-1,20 | 0,75-1,20 | 0,75-1,45 | 0,85-1,45 | 1,00-1,70 |
| Длинна резьбы в зависимости от длины шурупа | 3,0 (12-40) | 3,5 (12-50) | 4,0 (12-70) | 4,5 (16-80) | 5,0 (20-120) |
|---|---|---|---|---|---|
| При L, мм | <80 | 80 | 90 | 100 | 100 |
| Lt, мм | полная | 60 | 60 | 60 | 70 |
