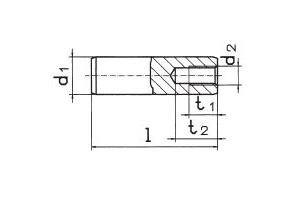

DIN 7979
штифт цилиндрический с внутренней резьбой

... ...

Техническое описание

d1 4 5 6 8 10 12 14 16 20 25 30 40
a2 0,5 0,6 0,8 1 1,2 1,6 1,8 2 2,5 3 4 5
c1 0,4 0,5 0,6 0,8 1 1,2 1,4 1,6 2 2,5 3 4
c2 1,3 1,7 2,1 2,6 3 3,8 4 4,7 6 6 7 8
d2 М3 М3 М4 М5 М6 М6 М8 М8 М10 М16 М20 М20
t1 6 6 6 8 10 10 12 12 16 24 30 30
t2 7 7 10 12 16 16 20 20 25 34 42 42
10
12
14
16
18
20
22
24
26
28
30
32
36
40
45
50
55
60
70
80
90
100
120
130
140
150
160
180
200
