Шпилька сантехническая комбинированная

... ...

Общие сведения

  • Шлиц: Torx
  • Покрытие: цинк
  • Диаметр: 8, 10 мм
  • Длина: 60, 80, 90, 100, 120, 140 мм

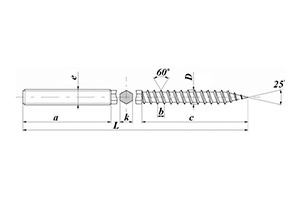

Обозначение

  • e - диаметр метрической резьбы, мм
  • D - диаметр резьбы шурупа , мм
  • b - шаг резьбы шурупа, мм
  • k - размер под ключ, мм

Размеры

e М8 М10
D 7,42-8,00 9,42-10,00
b 3,4 3,8
k 6 8
Размер распорного дюбеля, мм 10x50 12x60

Обозначение

  • L - номинальная длина, мм
  • a - длина метрической резьбы, мм
  • c - длина не метрической резьбы, мм

Размеры

L a c Вес 1000 шт., кг
M8 x 60 15 35 13,20
M8 x 80 35 30 18,48
M8 x 100 40 45 23,44
M8 x 120 50 45 29,87
M8 x 140 50 45 36,10
M8 x 160 50 45 42,20
M8 x 180 50 60 48,30
M8 x 200 50 60 54,30
M10 x 60 15 40 26,60
M10 x 80 20 45 36,20
M10 x 100 30 55 41,10
M10 x 120 45 55 46,65
M10 x 140 50 55 56,36
M10 x 160 50 55 66,35
M10 x 180 50 55 76,50
M10 x 200 50 55 88,30
