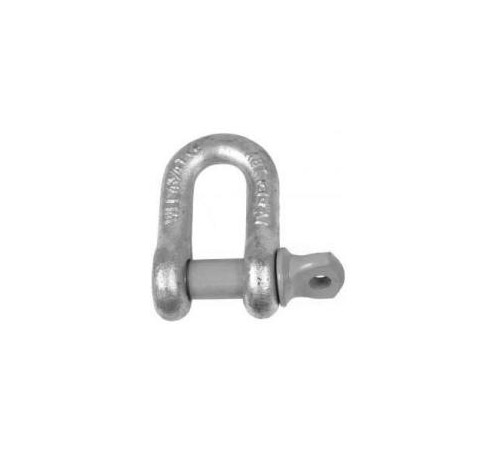

Скоба прямая такелажная с пальцем с резьбой грузовая G-210

... ...

Скоба такелажная применяется для быстрого крепления или соединения всех видов стальных тросов, канатов и цепей. Скобы с резьбовыми пальцами в основном используются для задач, требующих периодическое раскрытие скоб. Для постоянного надежного крепления используются скобы с болтом и контргайкой.

Размер скобы определяется по диаметру пальца. Допустимая рабочая нагрузка от 0.5 до 85 т. Коэффициент запаса прочности: 6:1.

Таблица характеристик

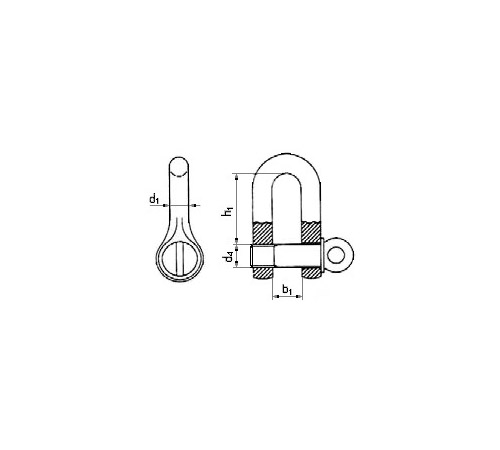

Диаметр пальца, d4, мм* Диаметр пальца, дюйм Рабочая нагрузка, т b1, мм d1, мм h1, мм Вес, кг/шт.
8 1/4 0.5 12 6 25 0.06
10 5/16 0.75 13 8 27 0.11
11 3/8 1 16 10 31 0.15
13 7/16 1.5 18 11 37 0.21
16 1/2 2 22 13 43 0.4
19 5/8 3.25 27 16 51 0.7
22 3/4 4.75 31 19 59 1.1
25 7/8 6.5 36 22 73 1.6
28 1 8.5 43 25 85 2.4
32 1 1/8 9.5 47 28 90 3.3
35 1 1/4 12 51 32 94 4.5
38 1 3/8 13.5 57 35 115 6
42 1 1/2 17 60 38 127 7.9
50 1 3/4 25 74 45 149 13.4
57 2 35 83 50 171 18.9
70 2 1/2 55 105 65 203 26.1
80 3 85 127 75 230 37.9

* приблизительно
