Саморез для крепления сэндвич панелей к металлическим несущим конструкциям
Техническое описание
- Головка: шестигранная с буртом, под ключ 8 мм, на шляпке выдавлен знак маркировки в виде буквы «X»
- Шайба: с плоской прокладкой EPDM
- Резьба: под головкой 6,3 мм редкая, основная - 5,5 мм с режущей бороздкой, частая
- Наконечник: сверло с просечкой на резьбе
- Покрытие: белый цинк
- Материал: сталь С1018, С1022
Дополнительно
- Твердость сердцевины: 300-425 HV
- Твердость поверхности: MIN 560 HV

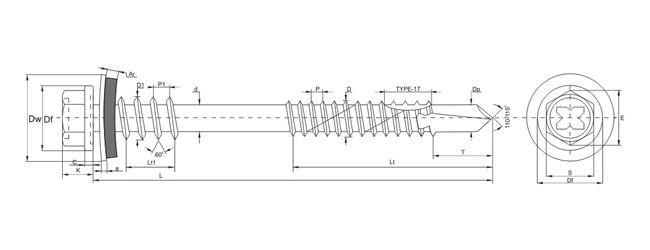

| Обозначение, мм | 6,3/5,5х105 | 6,3/5,5х130 | 6,3/5,5х135 | 6,3/5,5х155 | 6,3/5,5х160 |
|---|---|---|---|---|---|
| Lt, мм | 70 | 70 | 70 | 70 | 70 |
| E, мм | 8,70 | 8,70 | 8,70 | 8,70 | 8,70 |
| S, мм | 7,70-7,80 | 7,70-7,80 | 7,70-7,80 | 7,70-7,80 | 7,70-7,80 |
| Df, мм | 10,00-11,00 | 10,00-11,00 | 10,00-11,00 | 10,00-11,00 | 10,00-11,00 |
| C, мм | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 |
| K, мм | 5,15-5,45 | 5,15-5,45 | 5,15-5,45 | 5,15-5,45 | 5,15-5,45 |
| D, мм | 5,26-5,48 | 5,26-5,48 | 5,26-5,48 | 5,26-5,48 | 5,26-5,48 |
| d, мм | 4,7 | 4,7 | 4,7 | 4,7 | 4,7 |
| P, мм | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |
| Номинальный вес 1000 шт, кг | 18,50 | 22,14 | 22,89 | 25,82 | 26,91 |
| Обозначение, мм | 6,3/5,5х175 | 6,3/5,5х185 | 6,3/5,5х205 | 6,3/5,5х240 | 6,3/5,5х280 |
|---|---|---|---|---|---|
| Lt, мм | 70 | 70 | 70 | 70 | 70 |
| E, мм | 8,70 | 8,70 | 8,70 | 8,70 | 8,70 |
| S, мм | 7,70-7,80 | 7,70-7,80 | 7,70-7,80 | 7,70-7,80 | 7,70-7,80 |
| Df, мм | 10,00-11,00 | 10,00-11,00 | 10,00-11,00 | 10,00-11,00 | 10,00-11,00 |
| C, мм | 1,00 | 1,00 | 1,00 | 1,00 | 1,00 |
| K, мм | 5,15-5,45 | 5,15-5,45 | 5,15-5,45 | 5,15-5,45 | 5,15-5,45 |
| D, мм | 5,26-5,48 | 5,26-5,48 | 5,26-5,48 | 5,26-5,48 | 5,26-5,48 |
| d, мм | 4,7 | 4,7 | 4,7 | 4,7 | 4,7 |
| P, мм | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |
| Номинальный вес 1000 шт, кг | 28,64 | 28,89 | 31,56 | 36,22 | 41,67 |
