Саморез для крепления гипсокартона к деревянной обрешетке, крупная резьба, тип G

... ...

Техническое описание

  • Головка: потайная, шлиц Philips №2, M=4,5-5,1
  • Резьба: крупная, полная/неполная
  • Наконечник: острый
  • Покрытие: фосфатированный, цвет серый
  • Материал: сталь C1018, C1022

Дополнительно

  • Твердость сердцевины: 289-449 HV
  • Твердость поверхностного слоя: 560-653 HV

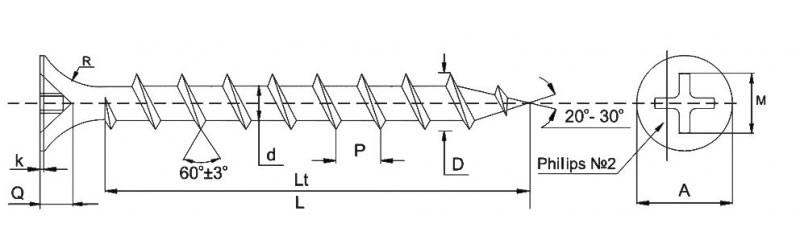

Номинальный диаметр, мм 3,5 3,8 4,2 4,8
A диаметр головки, мм 7,90-8,50 7,90-8,50 7,90-8,50 8,50-9,10
F высота головки, мм 4,50-7,00 4,50-7,00 4,50-7,00 4,50-7,00
D1 наружный диаметр, мм 3,50-3,90 3,80-4,20 4,20-4,60 4,90-5,35
D2 внутренний диаметр, мм 2,05-2,35 2,2-2,5 2,55-2,85 3,05-3,35
P шаг резьбы, мм 2,70-2,80 2,7-2,8 2,80-2,90 3,10-3,20
Q глубина шлица, мм 2,35-2,93 2,35-2,93 2,35-2,93 2,50-3,18
M ширина шлица, мм 4,50-5,10 4,50-5,10 4,50-5,10 4,50-5,10
Шлиц Philips №2 Philips №2 Philips №2 Philips №2
R радиус головки, мм 4,50-5,00 4,50-5,00 4,50-5,00 4,50-5,00
Мин. крутящий момент, Нм 2,00 2,80 4,50 6,50
Длина, мм Приблизительный вес 1000 шт, кг
16 1,10
19 1,15
25 1,35
32 1,63
35 1,76
41 2,03
45 2,19
51 2,44
55 2,70
64   3,58
70   3,96
76     4,93
89     5,70
95       8,50
102       9,17
127       11,46
152       13,73

Допуски по линейным размерам

L, мм Допуски по длине L, мм Длина резьбы, Lt, мм
до 25 мм включительно 0,50 полная
от 25 мм до 50 мм включительно 1,25 полная
от 50 мм до 75 мм включительно 1,50 50±2,0 - 0,00
от 75 мм до 150 мм включительно 2,00 64±2,0 - 0,00
