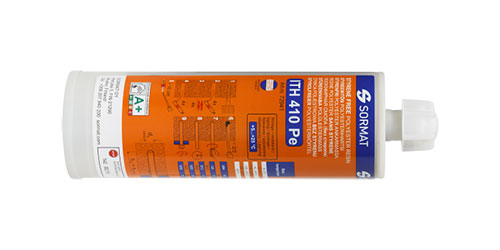

ITH 410 Pe Инжекционная масса

...

Экономичная инжекционная масса общего назначения на основе полиэстера для профессионального использования.

  • Быстрозастывающая, двухкомпонентная инжекционная масса без стирола на основе полиэстера для установки шпилек, болтов и арматуры в просверленные отверстия.
  • Идеальна для сжатого бетона, кирпича, пористых материалов и пустотелых конструкций при использовании сетчатых гильз.
  • Hизкое содержание ЛОС, прошло испытания LEED, термостойкость -40°C - +80°C.
  • Храните не до конца использованный картридж, не снимая смеситель. Смените смеситель перед использованием.
  • Смеситель прилагается к каждому картриджу. Большие картриджи предназначены для профессионального использования и серийного монтажа.
  • Условия использования связаны с качеством материал шпильки или арматуры: Оцинкованный - для сухих помещений и временных креплений на улице; горячеоцинкованный/MG и A2 - для сухих и влажных помещений, на улице только в сельской местности; A4 - в помещении, на улице и в индустриальной зоне; HCR для особо агрессивных условий.

Технические характеристики

  • Характеристики - 410 ml
  • Материал - смола
  • Подходящие условия - сухие помещения / влажные помещения, сельская местность на улице / на улице

Применение

  • Закрепы
  • Строительные швы
  • Ворота
  • Ограждения
  • Монтаж близко от края
  • Малые расстояния между точками креплений

Материал основания

Одобрено для

  • Полнотелый поризованный бетонный блок
  • Пустотелый легкий керамзит
  • Сжатая зона бетона
  • Пустотелый глиняный кирпич
  • Пустотелый силикатный кирпич
  • Полнотелый глиняный кирпич
  • Полнотелый легкий керамзит
  • Полнотелый силикатный кирпич

Также подходит для

  • Пустотелая плита
  • Природный камень

Сертификаты


ETA-15/0220 + DoPs

ETA-16/0059 + DoPs

TC 4560-15 / РОССТРОЙ

Свидетельство о государственной регистрации продукции 3250 (СГР)

Время схватывания и полного отверждения

Температура материала основания Время схватывания Время твердения
+35 °C 2 min 20 min
+30 °C 4 min 25 min
+20 °C 6 min 45 min
+10 °C 20 min 1 h 40 min
+5 °C 25 min 2 h
0 °C 45 min 3 h
-5 °C 1 h 30 min 6 h

Детали монтажа для полнотелых материалов

Размер шпильки Размер гайки под ключ Отверстие в прикрепляемом материале (df) Диаметр отверстия (d0) мин.глубина отверстия (h1) Глубина анкеровки (hnom) Теоретический расход смолы (vol)
M8 13 mm 9 mm 10 mm 80 mm 80 mm 5 ml
M10 17 mm 12 mm 12 mm 90 mm 90 mm 7 ml
M12 19 mm 14 mm 14 mm 110 mm 110 mm 12 ml
M16 24 mm 18 mm 18 mm 125 mm 125 mm 22 ml
M20 30 mm 22 mm 24 mm 170 mm 170 mm 52 ml
M24 36 mm 26 mm 28 mm 210 mm 210 mm 87 ml

Детали монтажа для пустотелых материалов

Размер шпильки Размер гайки под ключ Отверстие в прикрепляемом материале (df) Диаметр отверстия (d0) мин.глубина отверстия (h1) Глубина анкеровки (hnom) Теоретический расход смолы (vol)
M8 13 mm 9 mm 16 mm 90 mm 85 mm 18 ml
M10 17 mm 12 mm 16 mm 90 mm 85 mm 18 ml
M12 19 mm 14 mm 20 mm 90 mm 85 mm 27 ml
M16 24 mm 18 mm 20 mm 90 mm 85 mm 27 ml

Рабочие характеристики для полнотелых материалов

Размер шпильки Класс прочности Материал основания Глубина анкеровки (hnom) мин. толщина материала основания (hmin) Момент затяжки (Tinst) Тип нагрузки Направление нагрузки Значение нагрузки
M8 Steel 5.8 Сжатая зона бетона C20/25 80 mm 110 mm 10 Nm NRec 6.3 kN
M8 Steel 5.8 Сжатая зона бетона C20/25 80 mm 110 mm 10 Nm VRec 5.1 kN
M8 A4-70 Сжатая зона бетона C20/25 80 mm 110 mm 10 Nm NRec 6.3 kN
M8 A4-70 Сжатая зона бетона C20/25 80 mm 110 mm 10 Nm VRec 6.0 kN
M10 Steel 5.8 Сжатая зона бетона C20/25 90 mm 120 mm 20 Nm NRec 13.8 kN
M10 Steel 5.8 Сжатая зона бетона C20/25 90 mm 120 mm 20 Nm VRec 8.6 kN
M10 A4-70 Сжатая зона бетона C20/25 90 mm 120 mm 20 Nm NRec 13.8 kN
M10 A4-70 Сжатая зона бетона C20/25 90 mm 120 mm 20 Nm VRec 9.2 kN
M12 Steel 5.8 Сжатая зона бетона C20/25 110 mm 140 mm 40 Nm NRec 13.9 kN
M12 Steel 5.8 Сжатая зона бетона C20/25 110 mm 140 mm 40 Nm VRec 12.0 kN
M12 A4-70 Сжатая зона бетона C20/25 110 mm 140 mm 40 Nm NRec 13.9 kN
M12 A4-70 Сжатая зона бетона C20/25 110 mm 140 mm 40 Nm VRec 13.7 kN
M16 Steel 5.8 Сжатая зона бетона C20/25 125 mm 161 mm 80 Nm NRec 19.8 kN
M16 Steel 5.8 Сжатая зона бетона C20/25 125 mm 161 mm 80 Nm VRec 22.0 kN
M16 A4-70 Сжатая зона бетона C20/25 125 mm 161 mm 80 Nm NRec 19.8 kN
M16 A4-70 Сжатая зона бетона C20/25 125 mm 161 mm 80 Nm VRec 25.2 kN
M20 Steel 5.8 Сжатая зона бетона C20/25 170 mm 218 mm 120 Nm NRec 29.8 kN
M20 Steel 5.8 Сжатая зона бетона C20/25 170 mm 218 mm 120 Nm VRec 34.9 kN
M20 A4-70 Сжатая зона бетона C20/25 170 mm 218 mm 120 Nm NRec 29.8 kN
M20 A4-70 Сжатая зона бетона C20/25 170 mm 218 mm 120 Nm VRec 39.4 kN
M24 Steel 5.8 Сжатая зона бетона C20/25 210 mm 266 mm 160 Nm NRec 37.7 kN
M24 Steel 5.8 Сжатая зона бетона C20/25 210 mm 266 mm 160 Nm VRec 50.3 kN
M24 A4-70 Сжатая зона бетона C20/25 210 mm 266 mm 160 Nm NRec 37.7 kN
M24 A4-70 Сжатая зона бетона C20/25 210 mm 266 mm 160 Nm VRec 56.8 kN
M8 Steel 5.8 Полнотелый легкий керамзит fb ≥ 3 MN/m2 80 mm NRec 2.30 kN
M8 Steel 5.8 Легкий керамзит с изоляцией fb ≥ 4 MN/m2 80 mm NRec 2.00 kN
M10 Steel 5.8 Полнотелый легкий керамзит fb ≥ 3 MN/m2 80 mm NRec 2.30 kN
M10 Steel 5.8 Легкий керамзит с изоляцией fb ≥ 4 MN/m2 80 mm NRec 2.00 kN
M12 Steel 5.8 Полнотелый легкий керамзит fb ≥ 3 MN/m2 80 mm NRec 2.30 kN
M12 Steel 5.8 Легкий керамзит с изоляцией fb ≥ 4 MN/m2 80 mm NRec 2.00 kN
M16 Steel 5.8 Полнотелый легкий керамзит fb ≥ 3 MN/m2 80 mm NRec 2.30 kN
M16 Steel 5.8 Легкий керамзит с изоляцией fb ≥ 4 MN/m2 80 mm NRec 2.00 kN
M8 Steel 5.8 Газобетон AAC 1,5 80 mm NRec 0.35 kN
M8 Steel 5.8 Газобетон AAC 2,5 80 mm NRec 0.65 kN
M8 Steel 5.8 Газобетон AAC 4,0 80 mm NRec 0.70 kN
M10 Steel 5.8 Газобетон AAC 1,5 80 mm NRec 0.45 kN
M10 Steel 5.8 Газобетон AAC 2,5 80 mm NRec 0.75 kN
M10 Steel 5.8 Газобетон AAC 4,0 80 mm NRec 0.95 kN
M12 Steel 5.8 Газобетон AAC 1,5 80 mm NRec 0.45 kN
M12 Steel 5.8 Газобетон AAC 2,5 80 mm NRec 0.75 kN
M12 Steel 5.8 Газобетон AAC 4,0 80 mm NRec 1.30 kN

Рабочие характеристики для пустотелых материалов

Размер шпильки Класс прочности Материал основания Глубина анкеровки (hnom) Тип нагрузки Направление нагрузки Значение нагрузки
M8 Steel 5.8 Hollow light expanded clay aggregate fb ≥ 2,7 MN/m2 85 mm NRec 2.10 kN
M10 Steel 5.8 Hollow light expanded clay aggregate fb ≥ 2,7 MN/m2 85 mm NRec 2.10 kN
M12 Steel 5.8 Hollow light expanded clay aggregate fb ≥ 2,7 MN/m2 85 mm NRec 2.10 kN
M16 Steel 5.8 Hollow light expanded clay aggregate fb ≥ 2,7 MN/m2 85 mm NRec 2.10 kN
