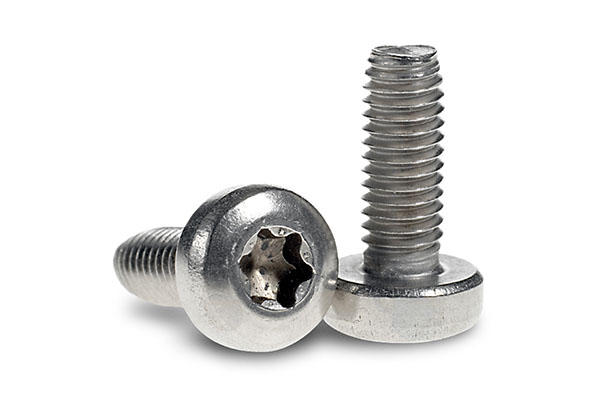

ISO 14583 Винт с цилиндрической скругленной головкой и шлицем TORX

... ...

Материалы

  • Сталь St

Покрытие

  • Без покрытия / Zn Цинк

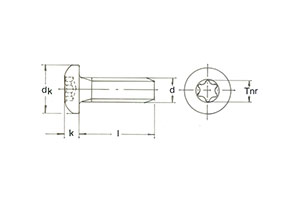

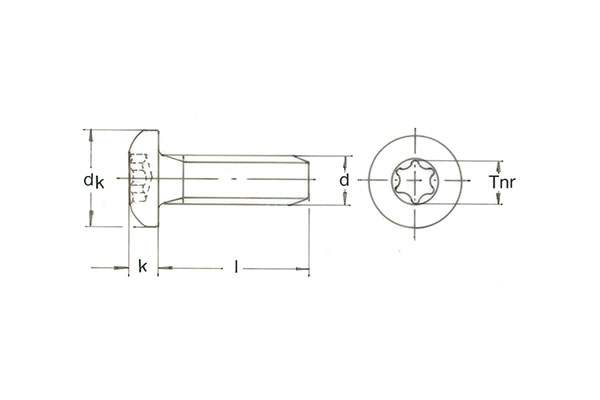

Таблица размеров

d M2 M2.5 M3 M4 M5 M6 M8
d2 4 5 5,6 8 9,5 12 16
k max 1.6 2,1 2,4 3,1 3,7 4,6 6
torx X6 X8 X10 X20 X25 X30 X45
t max 0,77 1,04 1,27 1,66 1,91 2,42 3,18
A 1,75 2,4 2,8 3,95 4,5 5,6 7,95
3 + +
4 + +
5 + + +
6 + + + + +
8 + + + + + +
10 + + + + + + +
12   + + + + + +
16     + + + + +
20     + + + + +
25     + + + + +
30     + + + + +
35         +   +
40         +   +
