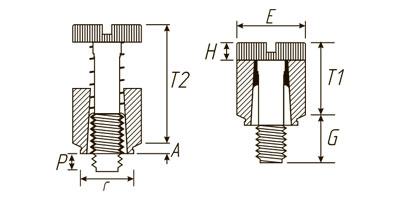

Углерод. сталь | Нерж. сталь | D, мм | Код | A, мм max |
C, мм max |
E, мм ±0,25 |
G, мм ±0,4 |
H, мм ±0,13 |
P, мм ±0,64 |
T1, мм nom |
T2, мм nom |
![]() |
![]() |
![]() |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
FPFS2 | FPFC2 | M3 | 40 | 1,53 | 6,71 | 7,92 | 6,4 | 1,83 | 0 | 9,14 | 13,72 | 6,73 | 1,53 | 6,35 |
62 | 9,5 | 3,2 | ||||||||||||
FPFS2 | FPFC2 | M4 | 40 | 1,53 | 7,9 | 9,53 | 7,9 | 2,08 | 0 | 11,43 | 17,53 | 7,92 | 1,53 | 7,87 |
72 | 11,1 | 3,2 | ||||||||||||
94 | 14,3 | 6,4 | ||||||||||||
FPFS2 | FPFC2 | M5 | 50 | 1,53 | 8,72 | 10,31 | 7,9 | 2,08 | 0 | 11,47 | 17,53 | 8,74 | 1,53 | 8,63 |
72 | 11,1 | 3,2 | ||||||||||||
94 | 14,3 | 6,4 | ||||||||||||
FPFS2 | FPFC2 | M6 | 90 | 1,53 | 10,47 | 10,89 | 9,5 | 2,46 | 0 | 14,73 | 22,35 | 10,49 | 1,53 | 9,65 |
82 | 12,7 | 3,2 | ||||||||||||
4 | 15,9 | 6,4 |
