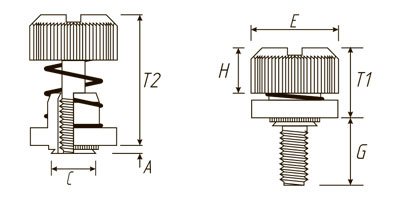

Углерод. сталь | D, мм | Код | A, мм max |
E, мм ±0,25 |
G, мм ±0,4 |
H, мм ±0,13 |
T1, мм max |
T2, мм max |
![]() |
![]() |
![]() |
---|---|---|---|---|---|---|---|---|---|---|---|
FPF31 | M3 | 30 | 0,97 | 10,31 | 7,62 | 5,13 | 5,13 | 15,11 | 5,5 | 1 | 6,60 |
FPF32 | 1,48 | 1,5 | |||||||||
FPF31 | M4 | 30 | 0,97 | 11,89 | 7,62 | 5,26 | 5,26 | 15,24 | 6,4 | 1 | 7,37 |
FPF32 | 1,48 | 1,5 | |||||||||
FPF31 | M5 | 30 | 0,97 | 13,46 | 7,62 | 5,59 | 5,59 | 15,37 | 8,0 | 1 | 8,38 |
FPF32 | 1,48 | 1,5 | |||||||||
FPF32 | M6 | 30 | 1,48 | 15,88 | 8,89 | 6,12 | 6,12 | 17,15 | 9,5 | 1,5 | 9,65 |
