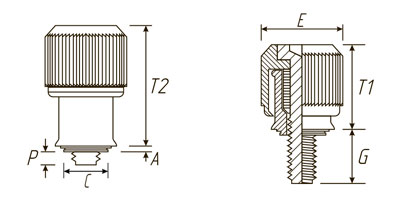

Углерод. сталь | D, мм | Код | A, мм max |
C, мм max |
E, мм ±0,1 |
G, мм ±0,25 |
P, мм ±0,25 |
T1, мм nom |
T2, мм nom |
![]() |
![]() |
![]() |
---|---|---|---|---|---|---|---|---|---|---|---|---|
FPF11 | M3 | 0 | 0,92 | 5,54 | 10,59 | 4,32 | 0 | 7,78 | 11,43 | 5,56 | 0,92 | 7,11 |
1 | 5,84 | 1,52 | ||||||||||
2 | 7,37 | 3,05 | ||||||||||
FPF11 | M3,5 | 0 | 0,92 | 6,33 | 11,43 | 5,84 | 0 | 11,43 | 16,26 | 6,35 | 0,92 | 7,37 |
1 | 7,37 | 1,52 | ||||||||||
2 | 8,89 | 3,05 | ||||||||||
FPF11 | M4 | 0 | 0,92 | 7,9 | 11,43 | 5,84 | 0 | 11,43 | 16,26 | 7,92 | 0,92 | 8,38 |
1 | 7,37 | 1,52 | ||||||||||
2 | 8,89 | 3,05 | ||||||||||
FPF11 | M5 | 0 | 0,92 | 7,9 | 11,43 | 5,84 | 0 | 11,43 | 16,26 | 7,92 | 0,92 | 8,38 |
1 | 7,37 | 1,52 | ||||||||||
2 | 8,89 | 3,05 | ||||||||||
FPF11 | M6 | 0 | 0,92 | 9,51 | 13,46 | 7,73 | 0 | 13,46 | 20,07 | 9,53 | 0,92 | 11,68 |
1 | 8,89 | 1,52 | ||||||||||
2 | 10,41 | 3,05 |
