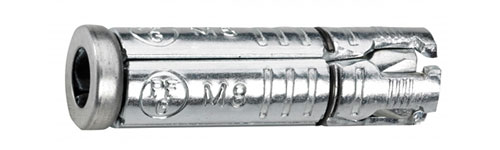

ES, ESSH распорный анкер PFG

Видеообзор

Оригинальные разжимные анкеры для дополнительного расклинивания в бетоне низкого качества.

  • Анкер с контролируемым моментом затяжки для предустановки и дистанционного монтажа в зависимости от типа.
  • Разжимание в 4-стороны обеспечивает превосходный результат в материалах оснований более низкого качества, встречающихся в старых зданиях. Хорошо приспосабливается к отклонениям в размере просверленного отверстия.
  • ES с внутренней резьбой для использования с болтами и резьбовой шпилькой.
  • Оцинкованный - для сухих помещений и временных креплений на улице.

Технические характеристики

  • Характеристики - анкерная гильза
  • Материал - сталь оцинкованная
  • Подходящие условия - сухие помещения

Применение

  • Стальные конструкции
  • Оборудование
  • Ограждения
  • Системы подъема для автомобилей
  • Перила
  • Опорные плиты
  • Складские стеллажи

Материал основания

Одобрено для

  • Сжатая зона бетона

Также подходит для

  • Природный камень
  • Пустотелый глиняный кирпич
  • Полнотелый глиняный кирпич

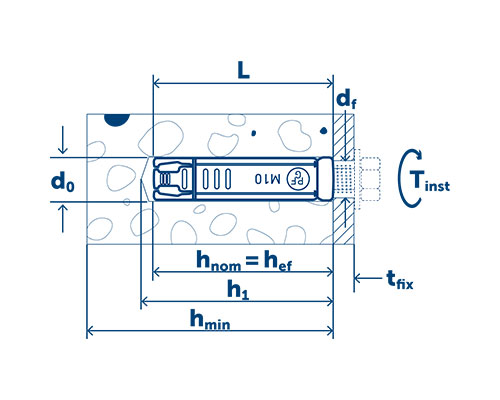

Техническое описание

Тип Код Одобрения ЕТА Размер Длина Диаметр отверстия
6 77501 Да M6 mm 40 mm 10 mm
8 77502 Да M8 mm 50 mm 14 mm
10 77503 Да M10 mm 60 mm 16 mm
12 77504 Да M12 mm 80 mm 20 mm
16 77505 Нет M16 mm 100 mm 25 mm
  • Анкер с контролируемым моментом затяжки для предустановки и дистанционного монтажа в зависимости от типа.
  • Разжимание в 4-стороны обеспечивает превосходный результат в материалах оснований более низкого качества, встречающихся в старых зданиях.
  • Хорошо приспосабливается к отклонениям в размере просверленного отверстия.
  • ESSH с внутренней резьбой для использования с болтами и резьбовой шпилькой.
  • Blackdized - для сухих и влажных помещений, использование на улице только в сельской местности.

Технические характеристики

  • Характеристики - анкерная гильза
  • Материал - сталь, blackdized
  • Подходящие условия - сухие помещения / влажные помещения, сельская местность на улице

Применение

  • Стальные конструкции
  • Оборудование
  • Ограждения
  • Системы подъема для автомобилей
  • Перила
  • Опорные плиты
  • Складские стеллажи

Материал основания

Также подходит для

  • Природный камень
  • Сжатая зона бетона
  • Пустотелый глиняный кирпич
  • Полнотелый глиняный кирпич

Техническое описание

Тип Код Одобрения ЕТА Размер Длина Диаметр отверстия
6 77521 Нет M6 mm 40 mm 10 mm
10 77523 Нет M10 mm 60 mm 16 mm
12 77524 Нет M12 mm 80 mm 20 mm
16 77525 Нет M16 mm 100 mm 25 mm
8 77522 Нет M8 mm 50 mm 14 mm
