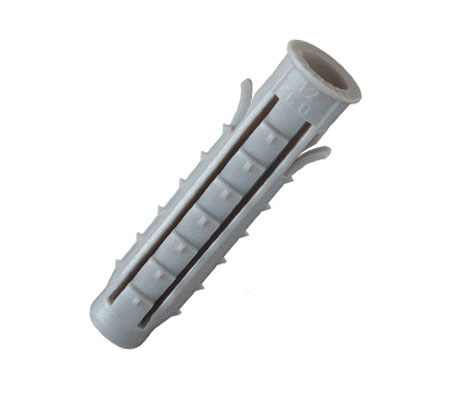

Дюбель распорный для стандартных креплений TCHAPPAI (Чаппай)

...

Полиэтиленовый универсальный четырехраспорный дюбель с манжетом, шипами и усами для фиксации при монтаже в плотных материалах.

Технические данные

Обозначение Размер дюбеля Ø x L, мм Диаметр сверления, мм Диаметр шурупа, мм Количество в упаковке, шт
синий (пакет) серый (коробка)
5/25 5,0х25 5 3,0-3,5 2000 1250
5/30 5,0х30 5 3,0-3,5 2000 1000
5/40 5,0х40 5 3,0-3,5 1000 600
6/25 6,0х25 6 4,0-4,5 1000 1000
6/30 6,0х30 6 4,0-4,5 1000 1000
6/35 6,0х35 6 4,0-4,5 1000 500
6/40 6,0х40 6 4,0-4,5 1000 500
6/50 6,0х50 6 4,0-4,5 1000 500
6/60 6,0х60 6 4,0-4,5 500 250
8/30 8,0х30 8 4,5-6,0 500 600
8/40 8,0х40 8 4,5-6,0 500 400
8/50 8,0х50 8 4,5-6,0 500 300
8/60 8,0х60 8 4,5-6,0 500 250
8/80 8,0х80 8 4,5-6,0 300 200
10/50 10,0х50 10 6,0-8,0 500 200
10/60 10,0х60 10 6,0-8,0 250 200
10/100 10,0х100 10 6,0-8,0 200 100
12/60 12,0х60 12 8,0-10,0 250 100
12/70 12,0х70 12 8,0-10,0 200 100
12/120 12,0х120 12 8,0-10,0 100 50

Стопорные усы и шины

  • Одновременное использование в дюбеле шипов и усов дает возможность быстро и качественно осуществить монтаж, а также придает дюбелю универсальность при применении в плотных и пустотелых материалах.
  • Шипы, расположенные с 4-х сторон исключают проворачивание дюбеля при монтаже.
  • Шипы позволяют прочно закреплять дюбель за счет силы трения в плотных материалах.
  • Усы, расположенные с двух сторон удерживают дюбель в отверстии до монтажа и предотвращают прокручивание дюбеля при монтаже.

4 распорных зоны и фиксирующий узел

  • 4 распорных зоны предотвращают выход шурупа из стенок дюбеля при вкручивании шуроповертом.
  • Увеличивают площадь распора дюбеля в отверстии за счет равномерного четырехстороннего распределения.
  • При монтаже в пустотелых материалах шуруп вязнет в свободном конце дюбель и скручивает его в узел.
  • Техническое отверстие на конце узла позволяет шурупу равномерно расклинить дюбель за счет выхода из него шурупа.

Бортик дюбеля

  • Позволяет осуществлять контролируемый монтаж дюбеля (не проваливается).
  • Оптимальные размеры по ширине и высоте позволяют скрыть неровности и сколы края отверстия и фиксироваться в стене.
  • Продольные ребра жесткости на шейке плотно фиксируют дюбель в отверстии.
  • Размер дюбеля указан на бортике, что убыстряет процесс монтажа.
