DIN 966 Винт c полупотайной головкой и крестообразным шлицем PH

...

Общие данные

  • Головка: полупотайная
  • Шлиц: крестообразный PH
  • Диаметр резьбы: от М2.5 до М8
  • Длина резьбы: от 18 до 34 мм

Материалы

  • Сталь: 4.8, 5.8
  • Сталь с покрытием: гальваническая оцинковка, гальваническое никелирование, гальваническое хромирование
  • Нержавеющая сталь А2, А4
  • Латунь
  • Пластик

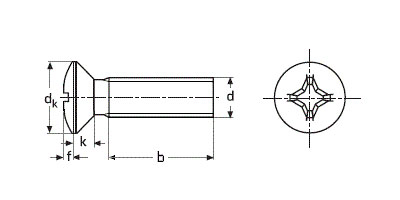

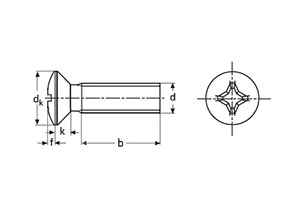

Обозначения

d - номинальный диаметр резьбы
dk - диаметр полупотайной головки
k - высота головки
f - высота полукруглой части головки
m - размер крестообразного шлица PH
b - длина резьбы винта

Таблица размеров

d M2.5 M3 M4 M5 М6 М8
dk
DIN/ISO		 4,7 5,6 7,5/8,4 9,2/9,3 11/11,3 14,5/15,8
k
DIN/ISO		 1,5 1,65 2,2/2,7 2,5/2,7 3/3,3 4/4,65
f 0,6 0,75 1 1,25 1,5 2
m 1 1 2 2 3 4
b 18 19 22 25 28 34

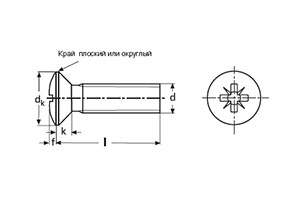

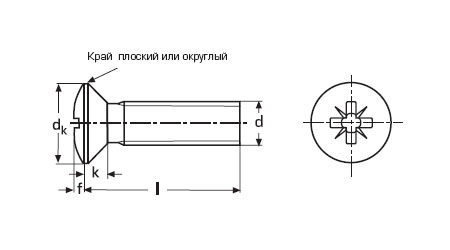

DIN 966 Винт c полупотайной головкой и крестообразным шлицем PZ

...

Общие данные

  • Головка: полупотайная
  • Шлиц: крестообразный PZ

Материалы

  • Сталь: 4.8, 5.8
  • Сталь с покрытием: гальваническая оцинковка, гальваническое никелирование, гальваническое хромирование
  • Нержавеющая сталь А2, А4
  • Латунь
  • Пластик

Таблица размеров

dk 4.7 5.6 7.5 9.2 11 14,5
f 0.6 0.75 1 1.25 1.5 2
k 1.5 1.65 2.2 2.5 3 4
l
M2.5 M3 M4 M5 M6 М8
3 +
4 + +
5 + + +
6 + + + +
8 + + + + +
10 + + + + + +
12 + + + + + +
14   + + + + +
16 + + + + + +
18   + + + + +
20 + + + + + +
22   + + + + +
25 + + + + + +
30   + + + + +
35     + + + +
40     + + + +
45       + + +
50       + + +
55         + +
60         + +
