Нержавеющий винт DIN 965 А2 и А4 с потайной головкой и крестообразным шлицем предназначен для создания совместно с гайкой, механического разборного соединения заподлицо с плоскостью скрепляемого материала.

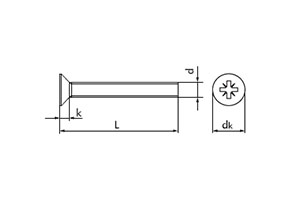

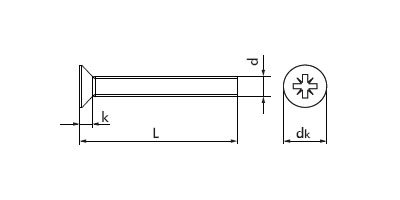

Конструкция метиза состоит из конической головки с плоским верхом и стержня с неполной резьбой. Головка имеет крестообразный шлиц.
Диаметры резьбы от М1,6 до М10, головки 3 - 18 мм при высоте от 0,96 мм до 5 мм. Длина 3 - 100 мм.
Винт DIN 965 А2 и А4 произведён из аустенитной стали, которая не подвержена коррозийным разрушениям. Монтаж винта DIN 965 перед установкой требует технологический подготовки отверстия – зенкования. В основании производят выборку материала для устройства посадочного места под установку конической головки винта заподлицо с поверхностью скрепляемого элемента.
dk | 3 | 3,8 | 4,7 | 5,6 | 7,5 | 9,2 | 11 | 14,5 | 18 |
k max | 0,96 | 1,2 | 1,5 | 1,65 | 2,2 | 2,5 | 3 | 4 | 5 |
#Ph | P 0 | P 1 | P 1 | P 1 | P 2 | P 2 | P 3 | P 4 | P 4 |
Длина / d | M1,6 | M2 | M2,5 | M3 | M4 | M5 | M6 | M8 | M10 |
---|---|---|---|---|---|---|---|---|---|
3 | + | + | |||||||
4 | + | + | + | + | |||||
5 | + | + | + | + | + | + | |||
6 | + | + | + | + | + | + | |||
8 | + | + | + | + | + | + | + | ||
10 | + | + | + | + | + | + | + | + | |
12 | + | + | + | + | + | + | + | + | |
14 | + | + | + | + | + | + | + | + | |
16 | + | + | + | + | + | + | + | + | + |
18 | + | + | + | + | + | + | + | + | |
20 | + | + | + | + | + | + | + | + | |
22 | + | + | + | + | + | + | |||
25 | + | + | + | + | + | + | |||
30 | + | + | + | + | + | + | |||
35 | + | + | + | + | + | + | |||
40 | + | + | + | + | + | + | |||
45 | + | + | + | + | + | + | |||
50 | + | + | + | + | + | + | |||
55 | + | + | + | + | + | + | |||
60 | + | + | + | + | + | + | |||
65 | + | + | + | + | + | ||||
70 | + | + | + | + | + | ||||
75 | + | + | + | + | + | ||||
80 | + | + | + | + | + | ||||
85 | + | + | + | + | + | ||||
90 | + | + | + | + | + | ||||
95 | + | + | + | + | + | ||||
100 | + | + | + | + | + | ||||
УП | 1000 | 1000 | 1000 | 1000 | l<25: 1000 l≥25: 500 l≥70: 100 |
l<25: 500 l≥25: 200 |
l<35: 200 l≥35: 100 |
100 | l<70: 100 l≥70: 50 |
