DIN 963 Винт нержавеющий А2 А4 c потайной головкой и прямым шлицем

... ...

Общие данные

Винты с потайной головкой и прямым шлицем DIN 963 – это классический тип крепежа для крепления изделия к основанию заподлицо с поверхностью прикрепляемого элемента. В отличие от шурупов, головки которых при вкручивании утапливаются в дерево самостоятельно, для того чтобы установить метиз заподлицо, в прикрепляемом изделии необходимо предварительно высверлить «потайку» – конусообразное отверстие по диаметру и глубине несколько превосходящее конус шляпки винта.

В зависимости от толщины материала и количества скрепляемых деталей можно использовать винты с потайной головкой и прямым шлицем DIN 963 различной величины. Они имеют некоторые конструктивные особенности. Винты длиной 3 - 120 мм имеют резьбу до 70% от всей длины изделия. Диаметр резьбы изменяется в диапазоне от М1,6 до М12. Диаметр шляпки 3 - 22 мм. Это дает возможность прорезать в метизе довольно глубокий прямой шлиц, к которому может быть применена значительная сила крутящего момента для надежного крепления деталей. Глубина шлица 0,32 - 2,4 мм при его ширине 0,4 - 3 мм.

Представленные изделия производятся из нержавеющей стали марок А2 и А4.

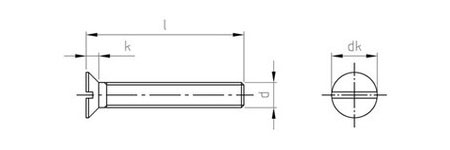

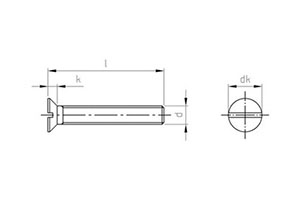

Таблица характеристик

dk 3 3,8 4,7 5,6 6,5 7,5 9,2 11 14,5 18 22
k max 0,96 1,2 1,5 1,65 1,93 2,2 2,5 3 4 5 6
n 0,4 0,5 0,6 0,8 0,8 1 1,2 1,6 2 2,5 3
t min 0,32 0,4 0,5 0,6 0,7 0,8 1 1,2 1,6 2 2,4
Длина / d M1,6 M2 M2,5 M3 M3,5 M4 M5 M6 M8 M10 M12
3 +
4 + + + +
5 + + + + + +
6 + + + + + + +
8 + + + + + + + +
10 + + + + + + + + +
12 + + + + + + + + +
14 + + + + + + + + +
16 + + + + + + + + + +
18   + + + + + + + + +
20   + + + + + + + + +
22   + + + + + + + + + +
25   + + + + + + + + + +
30   + + + + + + + + + +
35       +   + + + + + +
40       +   + + + + + +
45       +   + + + + + +
50       +   + + + + + +
55       +   + + + + + +
60       +   + + + + + +
65           + + + + + +
70           + + + + + +
75           + + + + + +
80           + + + + + +
90             + + + + +
100             + + + + +
110               + + + +
120               + + + +
УП 1000 1000 1000 l<18: 1000
l≥18: 500		 l<14: 1000
l≥14: 500		 l<14: 1000
l≥14: 500
l≥70: 200		 l<22: 500
l≥22: 200		 l<35: 200
l≥35: 100		 100 l<70: 100
l≥70: 50		 50
