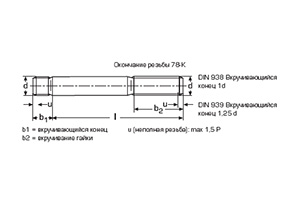

DIN 938 Шпилька с двухсторонней метрической резьбой

Общие сведения

  • Тип шпильки: резьбовая оцинкованная, ввинчиваемый конец ~ 1d
  • Резьба: метрическая

Материалы

  • Сталь 5.6, 5.8, 8.8, 10.9
  • Сталь с покрытием: гальваническая оцинковка
  • Сталь нержавеющая А2, А4
  • Цветные металлы, сплавы: латунь

Размеры

b2 (l≤125) 16 18 22 26 30 34/38 42/46 50 54 66
b2 (l≥125-200) 22 24 28 32 36 40/44 48/52 56 60 72
b1 5 6 8 10 12 14/16 18/20 22 24 30
l d1
M5 M6 M8 M10 M12 M14/16 M18/20 М22 М24 М30
16 + + +
20 + + + + +
25 + + + + +
30 + + + + + +
35   + + + + + +
40   + + + + + +
45 + +   + + + + +
50 + + + + + + + + + +
55 + + + + + + + +
60 + + + + + + + + + +
65 + + + + + + + +
70 + + + + + + + + + +
75 + + + + + + + +
80 + + + + + + + + + +
85 + + + + + + + +
90 + + + + + + + + + +
95 + +   + + + + +
100 + + + + + + + + + +
110 + +   + + + + + + +
120 + + + + + + + + + +
125         +
130       +         + +
140                 + +
150           +     + +
180           +
