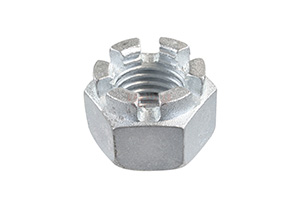

Гайка корончатая нержавеющая DIN 935 имеет форму шестигранника, но с продолговатыми пазами на гранях, по форме напоминающий корону. В середине изделия - отверстие с нанесенной резьбой. Пазы на гранях изделия несут дополнительную крепежную функцию. В них вставляется проволока или шплинт для сопротивления динамическим нагрузкам на крепеж. Такой вид гайки встречается почти во всех видах производства, особенно в производстве машин и автомобилей.
Корончатая гайка изготавливается с использованием стандартов качества ГОСТ 5931 и DIN 935. Размеры: М5 - М30.
Гайка выпускается из высококачественной черной стали и из стали марки А2, подходящей для использования в условиях перепада температур. Для агрессивных сред - сталь марки А4.

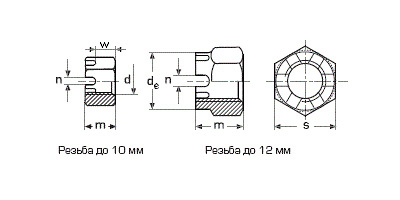

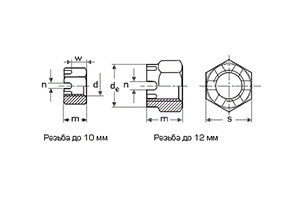

d - номинальный диаметр резьбы
de - диаметр коронки, макс.
m - высота гайки
n - ширина прорези, мин.
s - размер гайки под ключ
w - расстояние от опорной поверхности до основания прорези, макс.
sp - размер шплинта
d | de | m | n | s ISO/DIN |
w | sp |
---|---|---|---|---|---|---|
М5 | - | 6 | 1.4 | 8 | 4 | 1.2х12 |
M6 | - | 7.5 | 2 | 10 | 5 | 1.6х14 |
M8 | - | 9.5 | 2.5 | 13 | 6.5 | 2х16 |
M10 | - | 12 | 2.8 | 16/17 | 8 | 2.5х20 |
M12 | 16 | 15 | 3.5 | 18/19 | 10 | 3.2х22 |
M14 | 18 | 16 | 3.5 | 21/22 | 11 | 3.2х25 |
M16 | 22 | 19 | 4.5 | 24 | 13 | 4х28 |
M18 | 25 | 21 | 4.5 | 27 | 15 | 4х32 |
M20 | 28 | 22 | 4.5 | 30 | 16 | 4х36 |
М22 | 32 | 26 | 5.5 | 34/32 | 18 | 5х36 |
M24 | 34 | 27 | 5.5 | 36 | 19 | 5х40 |
M27 | 38 | 30 | 5.5 | 41 | 22 | 5х45 |
M30 | 42 | 33 | 7 | 46 | 24 | 6.3х50 |
