Болт DIN 931 нержавеющий А2 А4 с шестигранной головкой и неполной резьбой

... ... ...

Нержавеющий болт DIN 931 А2 и А4 служит для механического крепления узлов и агрегатов, которое может функционировать в агрессивных средах. Конструктивно состоит из стержня с неполной метрической резьбой, имеет круглый подголовник и плоскую шестигранную головку.

Болт имеет длину 25 - 500 мм и диаметр резьбы от М5 до М36. Фиксация происходит с использованием насадок и ключей от 8 мм до 55 мм. В условиях умеренных динамических нагрузок болт не имеет временных пределов эксплуатации.

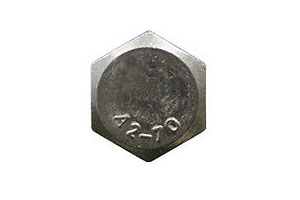

Болт DIN 931 А2 и А4 выполнен из аустенитной стали, не подвержен коррозии и экологически безопасн. Марка стали А4 легирована молибденом, благодаря которому полностью нейтральна к химической реакции со многими кислотными и щелочными образованиями.

Соединение болта DIN 931 А2 и А4 и нержавеющей гайки соответствующего диаметра обладает постоянными и неизменными прочностными характеристиками при перепадах температур от -60°С до +450°С.

Не рекомендуется использовать нержавеющие болты совместно с гайками, изготовленными из углеродистой стали.

Болты DIN 931 А2 и А4 используются в сборочных процессах в машиностроительной, пищевой, фармацевтической, химической и строительной отраслях промышленности.

Материал

  • Нержавеющая сталь

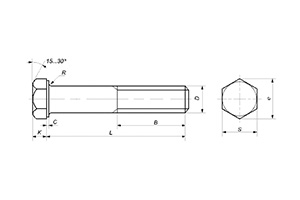

Обозначение

D - номинальный диаметр резьбы
P - шаг резьбы
K - высота головки болта
С - высота подголовка
R - радиус
S - размер шестигранной головки под ключ
e - диаметр описанной окружности, не менее
B - длина резьбы болта
L - длина болта

Таблица размеров и характеристик

D M4 M5 M6 M8 M10 M12 M14 M16
P 0,7 0,8 1 1,25 1,5 1,75 2 2
K 2,8 3.5 4 5.3 6.4 7.5 8.8 10
C мин. 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,2
макс. 0,4 0,5 0,5 0,6 0,6 0,6 0,6 0,8
R 0,2 0,2 0,25 0,4 0,4 0,6 0,6 0,6
S DIN 931 7 8 10 13 17 19 22 24
ISO 4014 16 18 21
e DIN 931 7,66 8,79 11,05 14,38 18,9 21,1 24,49 26,75
ISO 4014 17,77 20,03 23,36
B (L≤125) 14 16 18 22 26 30 34 38
B (125<L≤200) - 22 24 28 32 36 40 44
B (L>200) - - - - 45 49 53 57
L мин. 25 25 30 35 40 45 50 55
макс. 100 140 200 300 400 500 500 640
D M18 М20 M22 М24 М27 М30 M36
P 2,5 2,5 2,5 3 3 3,5 4
K 11.5 12.5 14 15 17 18.7 22.5
C мин. 0,2 0,2 0,2 0,2 0,2 0,2 0,2
макс. 0,8 0,8 0,8 0,8 0,8 0,8 0,8
R 0,6 0,8 0,8 0,8 1 1 1
S DIN 931 27 30 32 36 41 46 55
ISO 4014 34
e DIN 931 30,14 33,53 38,85 39,98 45,2 50,85 60,79
ISO 4014 37,72
B (L≤125) 42 46 50 54 60 66 78
B (125<L≤200) 48 52 56 60 66 72 84
B (L>200) 61 65 69 73 79 85 97
L мин. 55 65 70 75 75 80 130
макс. 440 660 500 680 560 740 950
