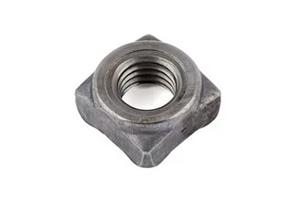

DIN 928 Гайка приварная
Общие сведения
- Тип: приварная квадратная
- Диаметр резьбы: от М4 до М12
Материалы
- Сталь (не более 0,25% С)
- Нержавеющая сталь А1, А2
Обозначения
d - номинальный диаметр резьбы
b - ширина выступов
d4 - диаметр, мин.
h1 - высота выступов
h2 - высота, мин.
m - высота резьбовой части гайки
s - длина грани гайки
Таблица размеров
| d | b | d4 | h1 | h2 | m | s |
|---|---|---|---|---|---|---|
| М4 | 0.8 | 6.4 | 0.6 | 0.4 | 3.5 | 7 |
| M5 | 1 | 8.2 | 0.8 | 0.6 | 4.2 | 9 |
| M6 | 1.2 | 9.1 | 0.8 | 0.7 | 5 | 10 |
| M8 | 1.5 | 12.8 | 1 | 1.1 | 6.5 | 14 |
| М10 | 1.8 | 15.6 | 1.2 | 1.25 | 8 | 17 |
| М12 | 2 | 17.4 | 1.4 | 1.75 | 9.5 | 19 |
