DIN 913 Винт установочный с внутренним шестигранником и плоским концом

... ... ...

Общие данные

  • Тип винта: установочный
  • Конический конец
  • Внутренний шестигранник
  • Конец установочного винта имеет специальную форму, служащую для фиксации изделий относительно друг друга

Материалы

  • Сталь: 45Н
  • Сталь с покрытием: гальваническая оцинковка
  • Нержавеющая сталь А1 - А5

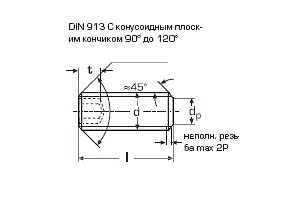

Обозначения

d - номинальный диаметр резьбы
P - шаг резьбы
dp - диаметр плоского конца, макс.
s - размер под ключ
t - глубина шлица винта, мин.
l - длина винта
# - короткие винты с обязательным углом фаски 120°
+ - длинные винты с углом фаски 90°

Таблица размеров

d М1,4 М1,6 М2 М2,5 M3 M4 M5 М6 М8 М10 М12 М16 М20 М24
P 0,3 0,35 0,4 0,45 0,5 0,7 0,8 1 1,25 1,5 1,75 2 2,5 3
dp 0,45 0,8 1 1,5 2 2,5 3,5 4 5,5 7 8,5 12 15 18
s 0,7 0,7 0,9 1,3 1,5 2 2,5 3 4 5 6 8 10 12
t короткие 0,6 0,7 0,8 1,2 1,2 1,5 2 2 3 4 4,8 6,4 8 10
длинные 1,4 1,5 1,7 2 2 2,5 3 3,5 5 6 8 10 12 15
l
2 # # #
2,5 # # # #
3 + + # # #
4 + + + + # #
5 + + + + + # #
6 + + + + + + # #
8   + + + + + + + #
10     + + + + + + + #
12       + + + + + + + #
16         + + + + + + + #
20           + + + + + + + #
25             + + + + + + + #
30               + + + + + + +
35                 + + + + + +
40                 + + + + + +
45                   + + + + +
50                   + + + + +
55                     + + + +
60                     + + + +
