DIN 913 Винт установочный нержавеющий А2 А4 с внутренним шестигранником и плоским концом

... ... ...

Общие данные

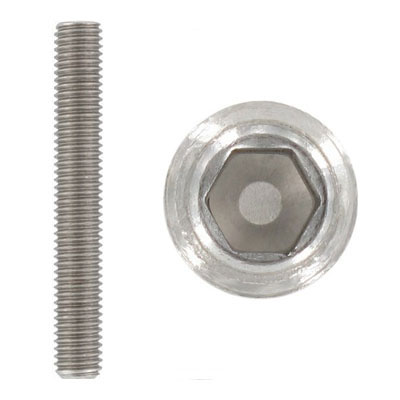

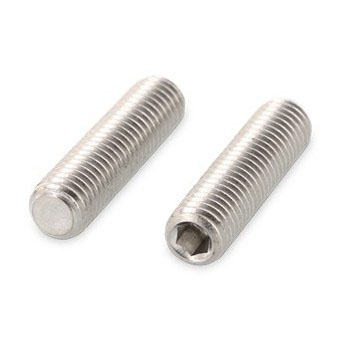

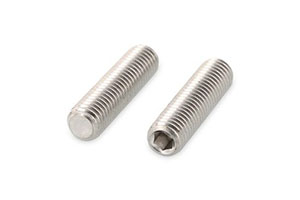

Метиз имеет цилиндрическую форму с отверстием посередине для специального шестигранного ключа. По всей длине изделия нанесена резьба. Нет шляпки или головки. В производстве этот винт DIN 913 используется для соединения различных конструкций между собой, так как позволяет наиболее точно соединить детали.

Область применения винта обширна, начиная от станкостроения, машиностроения, судостроения и вплоть до приборостроением.

Винт DIN 913 отвечает всем нормам производства - ГОСТ 11074, DIN 913, ISO 4026.

Сырьем изготовления метиза служат сталь марки А2, препятствующая образованию ржавчины, и антикоррозийная сталь А4.

Размеры: М1.6 - М20.

Материалы

  • Нержавеющая сталь

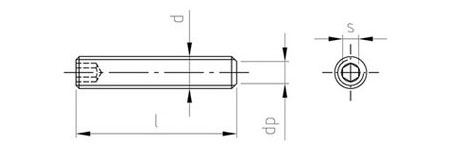

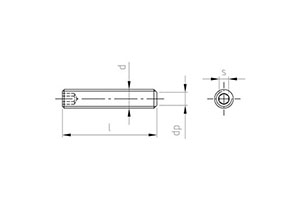

Таблица размеров

d М1,6 М2 М2,5 M3 M4 M5 М6 М8 М10 М12 М16 М20
P 0,35 0,4 0,45 0,5 0,7 0,8 1 1,25 1,5 1,75 2 2,5
dp 0,8 1 1,5 2 2,5 3,5 4 5,5 7 8,5 12 15
s 0,7 0,9 1,3 1,5 2 2,5 3 4 5 6 8 10
t короткие 0,7 0,8 1,2 1,2 1,5 2 2 3 4 4,8 6,4 8
длинные 1,5 1,7 2 2 2,5 3 3,5 5 6 8 10 12
l
2 # #
2,5 # # #
3 + # # #
4 + + + # #
5 + + + + # #
6 + + + + + # #
8 + + + + + + + #
10   + + + + + + + #
12     + + + + + + + #
16       + + + + + + + #
20         + + + + + + + #
25           + + + + + + +
30             + + + + + +
35               + + + + +
40               + + + + +
45                 + + + +
50                 + + + +
55                   + + +
60                   + + +
