DIN 9111 Винт антивандальный нержавеющий А2 А4 с полукруглой головкой, внутренним шестигранником и штырьком

... ...

Общие данные

  • Тип винта: антивандальный
  • Шлиц: HEX-PIN
  • Головка: полукруглая с внутренним шестигранником и штырьком

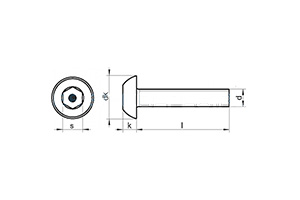

Таблица характеристик

dk 5,7 7,6 9,5 10,5 14 17,5
k 1,65 2,2 2,75 3,3 4,4 5,5
Головка S2-PIN S2.5-PIN S3-PIN S4-PIN S5-PIN S6-PIN
Длина / d M3 M4 M5 M6 M8 M10
6 A2 A2
8 A2 A2
10 A2 A2 A2 A2 A2
12 A2 A2 A2 A2 A2
16 A2 A2 A2 A2 A2 A2
20 A2 A2 A2 A2 A2 A2
25   A2 A2 A2 A2 A2
30   A2 A2 A2 A2 A2
40   A2 A2 A2 A2 A2
45         A2 A2
50     A2 A2 A2 A2
55           A2
60     A2 A2 A2 A2
70           A2
75           A2
80           A2
90           A2
УП 100 100 100 100 100 100
