DIN 85 Винт нержавеющий А2 А4 c цилиндрической скругленной головкой и прямым шлицем

... ...

Общие данные

Винт с цилиндрической скругленной головкой и прямым шлицем DIN 85 - это металлический стержень с полной метрической резьбой и особым, компактным типом головки.

Поле допуска m6 предусматривает жёсткие требования к отклонениям размеров.

Метизы формируют крепёжный узел путём вкручивания в резьбовое отверстия или скрепляет два и более элементов с помощью гаек и шайб. Последние рекомендуется использовать из такой же коррозионностойкой стали.

Завинчивание винтов DIN 85 с прямым шлицем DIN 85 производят стандартной, так называемой «прямой» отверткой или электрическим инструментом.

Нержавеющие винты DIN 85 имеют длину 3 - 100 мм с номинальными размерами резьбы: М1.6, М2, М2.5, М3, М3.5, М4, М5, М6, М8 и М10.

Материал

  • Нержавеющая сталь

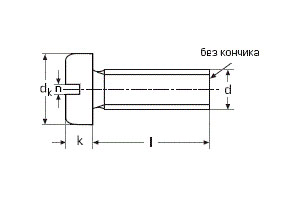

Таблица характеристик

dk 3,2 4 5 6 7 8 10 12 16 20
k 1 1,3 1,5 1,8 2,1 2,4 3 3,6 4,8 6
n 0,4 0,5 0,6 0,8 1 1,2 1,2 1,6 2 2,5
t 0,3 0,4 0,5 0,7 0,8 1 1,2 1,4 1,9 2,4
Длина / d M1,6 M2 M2,5 M3 M3,5 M4 M5 M6 M8 M10
3   + + +
4   + + +
5 + + + + + +
6 + + + + + + + +
8 + + + + + + + + +
10 + + + + + + + + +
12   + + + + + + + +
14   + + + + + + + +
16   + + + + + + + + +
18   + + + + + + + + +
20   + + + + + + + + +
22     + + + + + + + +
25     + + + + + + + +
28     + + + + + + + +
30       + + + + + + +
35       + + + + + + +
40       + + + + + + +
45       + + + + + + +
50       + + + + + + +
55           + + + + +
60           + + + + +
65             + + + +
70             + + + +
75             + + + +
80             + + + +
85             + + + +
90             + + + +
100             + + + +
УП 1000 1000 1000 l<25: 1000
l≥25: 500		 l<25: 1000
l≥25: 500		 l<25: 1000
l≥25: 500		 l<25: 500
l≥25: 200		 l<25: 500
l≥25: 200		 100 l<65: 100
l≥65: 50
