DIN 7985 Винт нержавеющий А2 А4 c полуцилиндрической головкой и крестообразным шлицем

... ...

Винты DIN 7985 представляют собой цельное крепежное изделие из шпильки с полной метрической резьбой и головки цилиндрической скругленной формы с крестообразным шлицом или TORX.

Метизы имеют двойное назначение и могут ввинчиваться как в металлические резьбовые отверстия, так и фиксировать детали посредством нержавеющих шайб и шестигранных гаек соответствующего диаметра. Они способствуют быстрому и простому монтажу с использованием стандартных крестовыми отвертками и битами «позидрайв» (POZIDRIV) или TORX («звездочка»). Это позволяет использовать данные винты для быстрой организации разъемных соединений при конвейерной сборке.

Винты со скругленной головкой DIN 7985 Z изготавливаются с номинальными диметрами резьбы: М1.6, М2, М2.5, М3, М4, М5, М6, М8. Для решения различных монтажных задач предлагается более 25 вариантов общей длины метизов от 3 до 100 мм.

Винты со шлицом «звездочка» DIN 7985 изготавливают длиной от 3 до 50 мм в десятках промежуточных вариаций. Диаметры резьбы представлены: М2, М2.5, М3, М4, М5, М6.

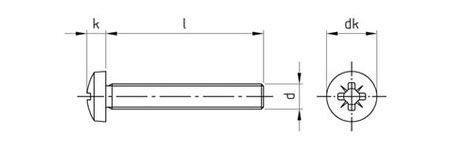

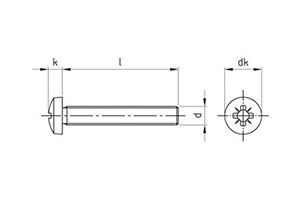

Таблица характеристик

dk 3,2 4 5 6 8 10 12 16
k 1,3 1,6 2 2,4 3,1 3,8 4,6 6
v ≈ 0,8 1,1 1,3 1,6 2 2,5 3 3,7
a 0,7 0,8 0,9 1 1,4 1,6 2 2,5
rf ≈ 3 4 5 6 8 10 12 16
#Pz Z 0 Z 1 Z 1 Z 1 Z 2 Z 2 Z 3 Z 4
Длина / d M1,6 M2 M2,5 M3 M4 M5 M6 M8
3 + + +
4 + + + + +
5 + + + + +
6 + + + + + +
8 + + + + + + +
10 + + + + + + + +
12 + + + + + + + +
14 + + + + + + + +
16 + + + + + + + +
18 + + + + + + + +
20   + + + + + + +
22     + + + + + +
25     + + + + + +
28     + + + + + +
30     + + + + + +
35       + + + + +
40       + + + + +
45       + + + + +
50       + + + + +
55       + + + + +
60       + + + + +
65         + + + +
70         + + + +
80         + + + +
90         + + + +
100         + + + +
УП 1000 1000 1000 l<45: 1000
l≥45: 500		 l<25: 1000
l≥25: 500		 l<45: 500
l≥45: 200		 l<22: 500
l≥22: 200
l≥35: 100		 100
