DIN 7982 винт самонарезающий нержавеющий А2 А4 с потайной головкой и крестообразным шлицем

Общие сведения

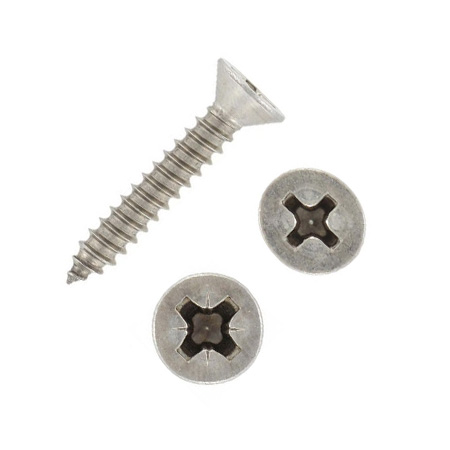

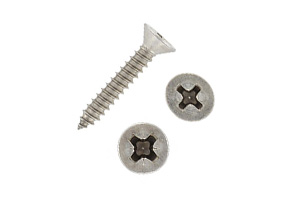

Винты самонарезающие с потайной головкой DIN 7982 H крестообразный шлиц Ph (Phillips), форма С - острый конец – метиз используют в разных областях производства и строительства. Конструкционные особенности обеспечивают изделию широкий спектр применения для крепления элементов из дерева, пластика и металла. При установке в мягкие материалы отпадает необходимость в предварительном сверлении отверстия – заострённый конец резьбы обеспечивает удобное и быстрое вкручивание без лишних технологических операций. Для установки в металл и другие плотные материалы необходимо произвести предварительное сверление. В бетонах, кирпичной кладке, а также натуральном и искусственном камне самонарезающие винты DIN 7982 H используют вместе с пластиковыми дюбелями соответствующего диаметра.

Саморез изготовлен из нержавеющей стали марки А2 или А4, что дает возможность использовать его при неблагоприятных параметрах внешней среды. Длина: 6,5 - 120 мм. Диаметр рабочей части: 2,2 – 6,3 мм. Глубина конуса потайной головки: 1,3 – 3,8 мм. Она имеет существенное отличие от классической: гребень несколько выше, что обеспечивает большую площадь с материалом.

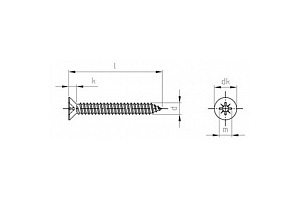

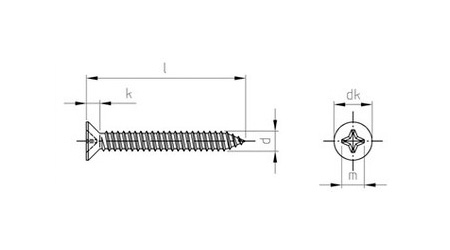

Таблица размеров

dk 4,3 5,5 6,8 7,5 8,1 9,5 10,8 12,4
~k 1,3 1,7 2,1 2,3 2,5 3 3,4 3,8
#Ph P 1 P 1 P 2 P 2 P 2 P 2 P 3 P 3
Длина / d ST2,2 ST2,9 ST3,5 ST3,9 ST4,2 ST4,8 ST5,5 ST6,3
6.5 + + + +
9.5 + + + + + +
13 + + + + + + + +
16 + + + + + + + +
19 + + + + + + + +
22 + + + + + + + +
25 + + + + + + + +
32 + + + + + + + +
38   + + + + + + +
45     + + + + + +
50     + + + + + +
55     + + + + + +
60     + + + + + +
70     + + + + + +
80         + + + +
90         + + + +
100         + + + +
120           + + +
УП 1000 1000 l<32: 1000
l≥32: 500		 l<32: 1000
l≥32: 500		 l<32: 1000
l≥32: 500
l≥50: 200		 l<22: 1000
l≥22: 500
l≥32: 200		 l<32: 200
l≥32: 100		 l<32: 200
l≥32: 100
