DIN 7981 шуруп самонарезающий нержавеющий А2 А4 с полукруглой головкой и крестообразным шлицем

Общие сведения

Саморез DIN 7981 А2 предназначен для крепления изделий к металлическим листам и каркасам из мягких материалов, например, алюминия или алюминиевых сплавов, без предварительного засверливания.

Метиз состоит из полукруглой головки с крестовым шлицом и стержня с плотной однозаходной резьбой. На конце резьбы нержавеющий саморез заострён. Длина: 9,5 - 45 мм.

Шуруп самонарезающий DIN 7981 А2 выполнен из аустенитной стали, которая не корродирует в средах различной агрессивности. Сталь А2 не токсична, практически не магнитится и имеет неограниченный срок эксплуатации.

Крестовый шлиц на головке даёт возможность применять шуруповёрт для ускорения процесса монтажа. Винт самонарезающий ввинчивают в мягкий листовой металл толщиной не более 0,9 мм без предварительного засверливания. Если толщина металлического профиля превышает это значения, то необходимо предварительное сверление отверстия диаметром на 1 – 1,5 мм меньше диаметра шурупа. Максимальная толщина металла, в который может быть установлен саморез DIN 7981 А2 не должна превышать 6 мм. В строительстве с помощью метиза устанавливаются настилы и оцинкованные листы железа.

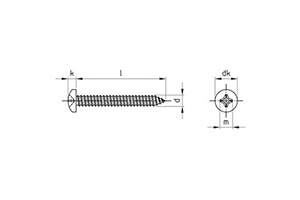

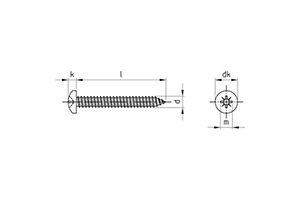

Таблица размеров

dk 4,2 5,6 6,9 7,5 8,2 9,5 10,8 12,5
k min 1,55 1,95 2,35 2,55 2,75 3,25 3,65 4,25
k max 1,8 2,2 2,6 2,8 3,05 3,55 3,95 4,55
r max 0,3 0,4 0,5 0,5 0,6 0,7 0,8 0,9
#Ph P 1 P 1 P 2 P 2 P 2 P 2 P 3 P 3
Длина / d ST2,2 ST2,9 ST3,5 ST3,9 ST4,2 ST4,8 ST5,5 ST6,3
4.5 +
6.5 + + + + +
9.5 + + + + + + + +
13 + + + + + + + +
16 + + + + + + + +
19 + + + + + + + +
22 + + + + + + + +
25 + + + + + + + +
32 + + + + + + + +
38   + + + + + + +
45     + + + + + +
50     + + + + + +
55     + + + + + +
60     + + + + + +
70     + + + + + +
80       + + + + +
90         + + + +
100         + + + +
120           + + +
УП 1000 1000 l<32: 1000
l≥32: 500		 l<32: 1000
l≥32: 500		 l<32: 1000
l≥32: 500
l≥50: 200		 l<22: 1000
l≥22: 500
l≥32: 200		 l<32: 500
l≥32: 100		 l<32: 200
l≥32: 100
