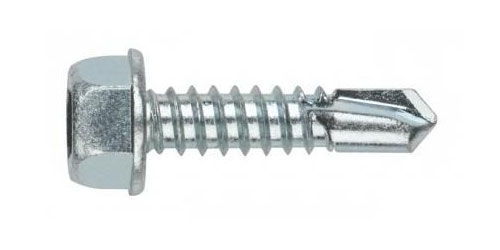

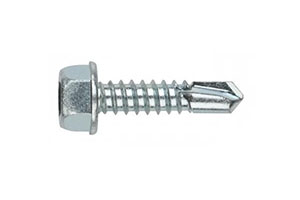

DIN 7504К саморез самонарезающий нержавеющий А2 А4 с шестигранной головкой и фланцем

... ...

Общие сведения

Саморезы нержавеющие сверлоконечные, форма К DIN 7504 K с шестигранной головкой с фланцем – изделие используется для крепления различных, зачастую листовых, материалов к мягкому металлу, например, алюминию. При суммарной толщине скрепляемых материлов до 4,0 мм конструкция метиза, а именно наличие сверлового наконечника, позволяет обойтись без предварительного сверления. Самонарезающий винт имеет глухую безшлицевую шестигранную головку с неотъемной пресс-шайбой (фланцем). Это значительно повышает площадь контакта головки шурупа с соединяемой поверхностью.

Таблица размеров

dp 2,8 3,1 3,6 4,1 4,8 5,8
s 5,5 5,5 7 8 8 10
c 0,6 0,6 0,9 0,9 1 1
k 3,4 3,4 4,1 4,3 5,4 5,9
dc max 8,3 8,3 8,8 10,5 11 13,5
e 5,96 5,96 7,59 8,71 8,71 10,95
Длина / d ST3,5 ST3,9 ST4,2 ST4,8 ST5,5 ST6,3
9.5 + + + + +
13 + + + + +
16 + + + + +
19 + + + + + +
22 + + + + + +
25 + + + + + +
32   + + + + +
35   + + + + +
38   + + + + +
45       + + +
50       + + +
60         +
70         +
85         +
90         +
100         +
110         +
120         +
130         +
УП 1000 l<32: 1000
l≥32: 500		 l<32: 1000
l≥32: 500		 l<32: 500
l≥32: 200		 200 200
