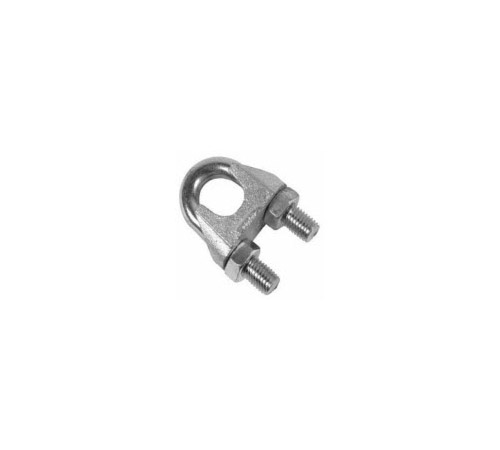

DIN 741 зажим для стального троса

... ...

DIN 741 Зажим для стального троса, каната с двумя шестигранными гайками, легкое исполнение. Тросовый (канатный) зажим применяется для создания петель на концах тросов и для соединения тросов, канатов между собой. Не предназначен для грузоподъёмных работ. Необходимо устанавливать не менее 3-х зажимов на одно соединение.

Зажимы троса DIN 741 изготавливаются из углеродистой стали с цинковым покрытием. Размеры зажимов определяется по диаметру зажимаемого троса.

Таблица характеристик

Диаметр троса, каната, мм A, мм B, мм C, мм D E, мм F, мм G, мм Вес, кг/100 шт.
3 21 10 10 М4 9 12 16,6 1,4
5 23 10 11 М5 11 13 19,65 1,5
6 26 11 12 М5 13 15 23,65 2,1
8 30 15 14 М6 16 19 28,85 4,1
10 34 17 18 М8 19 22 35 6,8
11 36 18 19 М8 20 22 37 7,2
13 40 21 23 М10 24 30 46,24 13
14 44 22 23 М10 25 30 48,24 13,5
16 50 26 26 М12 29 33 52,5 21
19 54 30 29 М12 32 38 64,5 28
22 61 34 33 М14 37 44 72,5 40
26 65 37 35 М14 41 45 82,5 44
30 74 43 37 М16 48 50 95,6 66
34 80 50 42 М16 52 55 105,6 85
40 88 55 45 М16 58 60 125,6 104
