Винты с полукруглой головкой с фланцем (буртиком) используются в случае, когда необходимо увеличить силу скрепления и распределить нагрузку в точке монтажа по большей площади соединения.

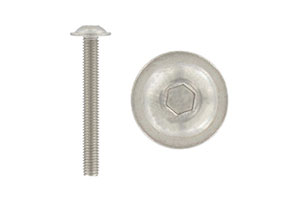

Метиз состоит из полукруглой головки с глубоким шестигранным шлицом (имбусом) и профилированным краем. Эта головка имеет монолитное соединение с цилиндрическим стержнем с непрерывной метрической резьбой.
Винт ISO 7380-2 может использоваться с плоскими, пружинными, зубчатыми шайбами и вкручиваться в резьбовое соединение или закрепляться посредством гайки.
Длина метиза 4 - 70 мм с большим числом промежуточных габаритов. Номинальные диаметры резьбы: М6, М8 М3, М4, М5, М6 и М8.

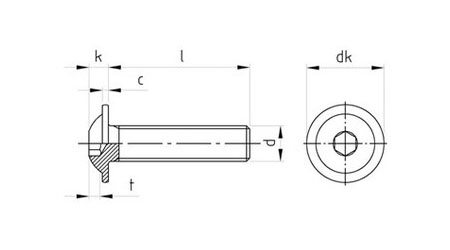

k max | 1,65 | 2,2 | 2,75 |
d1 max | 6,8 | 9,2 | 11,8 |
s | 2 | 2,5 | 3 |
q | 0,5 | 0,6 | 0,7 |
t | 1,04 | 1,3 | 1,56 |
c | 2 | 2,5 | 3 |
d | M3 | M4 | M5 |
---|---|---|---|
4 | + | + | |
5 | + | + | + |
6 | + | + | + |
8 | + | + | + |
10 | + | + | + |
12 | + | + | + |
16 | + | + | + |
18 | + | + | + |
20 | + | + | + |
25 | + | + | + |
30 | + | + | |
35 | + | ||
40 | + | ||
50 | |||
55 | |||
60 | |||
70 | |||
УП | 500 | 500 | 500≥25 200 |
