DIN 6927 Гайка шестигранная с фланцем

... ...

Общие сведения

  • Тип гайки: самоконтрящаяся с фланцем цельнометаллическая
  • Диаметр: от М5 до М16
  • Аналоги: ISO 7044, ISO 12126, EN 1664

Материалы

  • Сталь: 8, 10, 12
  • Сталь с покрытием: гальваническая оцинковка, газо-термическое цинкование напылением, гальваническое никелирование, гальваническое хромирование

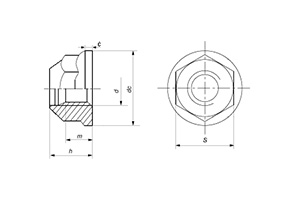

Обозначения

d - номинальный диаметр резьбы
c - толщина фланца, мин.
dc - диаметр фланца
h - высота гайки, макс.
m - высота резьбовой части, мин.
s - размер гайки под ключ

Таблица размеров

d c dc h m s
M5 1 11.8 6.2 4.7 8
M6 1.1 14.2 7.3 5.7 10
M8 1.2 17.9 9.4 7.6 13
M10 1.5 21.8 11.4 9.6 16
M12 1.8 26 13.8 11.6 18
M16 2.4 34.5 18.3 15.3 24
