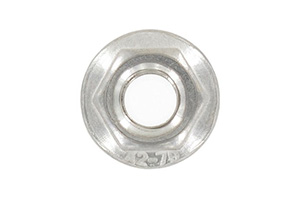

Гайка нержавеющая шестигранная DIN 6923 с фланцем имеет особенность конструкции в виде зубчиков по краю изделия. За счет них происходит более сильный эффект прижима гайки к фиксируемой детали, что позволяет быть уверенными в надежности получившейся конструкции.
Применяется в станкостроении, машиностроении, строительстве и других отраслях производства и ремонта. Стандарт качества - DIN 6923. Размеры: М4 - М12.
d - номинальный диаметр резьбы
d2 - диаметр фланца
m - высота гайки
s - размер гайки под ключ
d | d2 | m | s |
---|---|---|---|
М4 | 10 | 4.65 | 7 |
M5 | 11.8 | 5 | 8 |
M6 | 14.2 | 6 | 10 |
M8 | 17.9 | 8 | 13 |
M10 | 21.8 | 10 | 15 |
M12 | 26 | 12 | 18 |
