DIN 6912 Винт нержавеющий А2 А4 с низкой цилиндрической головкой и внутренним шестигранником

... ...

Общие данные

Винт DIN 6912 - это стержень с неполной метрической резьбой и низкой цилиндрической головкой, имеющей шлиц под шестигранный имбус с центрирующим отверстием в основании. Такой исключительный тип шлица позволяет обеспечить высокую точность конвейерной сборки посредством электрических и пневматических инструментов со специальными монтажными битами.

Низкая цилиндрическая головка позволяет выполнять установку «заподлицо», а внутренний шестигранник обеспечивает возможность приложить большое затягивающее усилие для сверхнадежного резьбового соединения.

Для повышения прижимного усилия нержавеющие винты с цилиндрической головкой применяют совместно с нержавеющими шайбами и гайками. Монтаж винтов DIN 6912 осуществляется с использованием имбусных шестигранных ключей и насадок для электроинструмента.

Винты рассчитаны под шестигранный ключ DIN 6912 длиной 6 - 150 мм в 30 промежуточных вариациях. Диаметры резьбы: М3, М4, М5, М6, М8, М10, М12, М14, М16, М18.

Материалы

  • Нержавеющая сталь

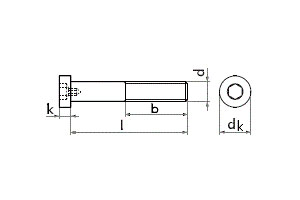

Таблица размеров

dk 5,5 7 8,5 10 13 16 18 21 24 30 36
k 2 2,8 3,5 4 5 6,5 7,5 8,5 10 10 12
s 2 3 4 5 6 8 10 12 14 17 19
t1 1,2 1,6 2 2,5 3 3,5 4 4,5 5,5 6,5 7
dh 1,5 2 2,5 3 4 5 6 7 8 10 12
b 12 14 16 18 22 26 30 34 38 46 54
Длина / d M3 M4 M5 M6 M8 M10 M12 M14 M16 M20 24
6 + + +
8 + + + +
10 + + + + +
12 + + + + +
14 + + + + +
16 + + + + + + +
18 + + + + + + +
20 + + + + + + + + +
22/td> + + + + + + + + +
25 + + + + + + + + +
30 + + + + + + + + + +
35   + + + + + + + + +
40   + + + + + + + + +
45     + + + + + + + +
50     + + + + + + + + +
55     + + + + + + + + +
60     + + + + + + + + +
65     + + + + + + + + +
70     + + + + + + + + +
80       + + + + + + + +
90         + + + + + + +
100         + + + + + + +
110               + + + +
120               + + + +
130               + + + +
140               + + + +
150               + + + +
УП 500 l<35: 500
l≥35: 200		 l<25: 500
l≥25: 200		 l<14: 500
l≥14: 200
l≥45: 100		 l<60: 200
l≥60: 100
l≥100: 50		 l<60: 100
l≥60: 50		 l<80: 50
l≥80: 25		 25 25 25 20
