DIN 6799 Шайба упорная быстросъемная стопорная нержавеющая А2 А4

... ...

Общие сведения

Кольцо упорное быстросъемное DIN 6799 для вала используется во множестве отраслей: производстве, промышленности, машиностроении, судостроении и других.

Метиз изготовлен в соответствии с принятыми стандартами качества: российским ГОСТ 11648 и немецким DIN 6799.

Диаметры: 1,5 - 24 мм.

Обозначения

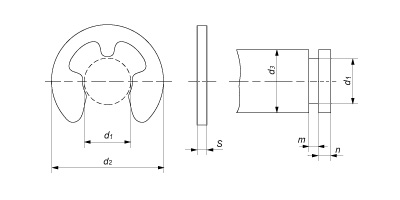

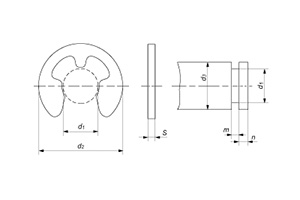

d1 - диаметр паза вала
d2 - наружный диаметр шайбы
d3 - диаметр вала
s - толщина шайбы
m - ширина паза вала
n - минимальный выступ

Таблица размеров

d1 d2 d3 s m n
1.5 4.25 2 - 2.5 0.4 0.44 0.8
1.9 4.8 2.5 - 3 0.5 0.54 1
2.3 6.3 3 - 4 0.6 0.64 1
3.2 7.3 4 - 5 0.6 0.64 1
4 9.3 5 - 7 0.7 0.74 1.2
5 11.3 6 - 8 0.7 0.74 1.2
6 12.3 7 - 9 0.7 0.74 1.2
7 14.3 8 - 11 0.9 0.94 1.5
8 16.3 9 - 12 1.0 1.05 1.8
9 18.8 10 - 14 1.1 1.15 2
10 20.4 11 - 15 1.2 1.25 2
12 23.4 13 - 18 1.3 1.35 2.5
15 29.4 16 - 24 1.5 1.55 3
19 37.6 20 - 31 1.75 1.80 3.5
24 44.6 25 - 38 2 2.05 4
