DIN 6797 Шайба зубчатая нержавеющая А2 А4

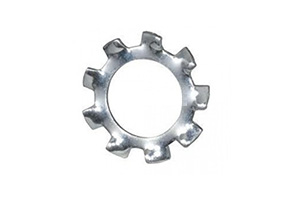

Форма А (внешние зубцы)

... ...

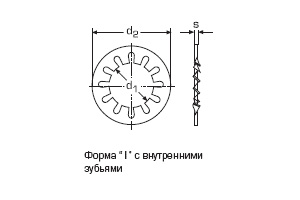

Форма J (внутренние зубцы)

... ...

Шайба зубчатая упругая – это достаточно популярный и распространенный вид металлического изделия, который широко используется во многих сферах производства: судостроении, приборостроении, строительстве и многих других. Также популярен в деревообрабатывающей промышленности и на производстве мебели, где используется совместно с винтами, болтами, штифтами и другим крепежом.

Материалом изготовления являются кислотостойкая сталь А4 или нержавеющая сталь А2. Шайба надежна с большим сроком службы.

Размеры: М3 - М30.


Размеры

d* d1 d2 s
М3 3.2 6 0.4
М3.5 3.7 7 0.5
M4 4.3 8 0.5
M5 5.3 10 0.6
М6 6.4 11 0.7
M7 7.4 12.5 0.8
М8 8.4 15 0.8
M10 10.5 18 0.9
М12 13 20.5 1
M14 15 24 1
M16 17 26 1.2
M18 19 30 1.4
M20 21 33 1.4
M22 23 36 1.5
M24 25 38 1.5
M27 28 44 1.6
M30 31 48 1.6

* - размер резьбы крепежа


Размеры

d* d1 d2 s
М3 3.2 6 0.4
М3.5 3.7 7 0.5
M4 4.3 8 0.5
M5 5.3 10 0.6
М6 6.4 11 0.7
M7 7.4 12.5 0.8
М8 8.4 15 0.8
M10 10.5 18 0.9
М12 13 20.5 1
M14 15 24 1
M16 17 26 1.2
M18 19 30 1.4
M20 21 33 1.4
M22 23 36 1.5
M24 25 38 1.5
M27 28 44 1.6
M30 31 48 1.6

* - размер резьбы крепёжного изделия
