Крепежное изделие выглядит как винт с резьбой и тупым концом с одной стороны и плоской рифленой головкой с другой. Метизы используются для соединения различных элементов в машиностроении, станкостроении и приборостроении.
Винт DIN 653 имеет все необходимые сертификаты и стандарты качества. Метиз выполненный из коррозионостойкой стали марки А2 используется в условиях перепада температур, в условиях агрессивной среды - сталь марки А4, предотвращающая повреждение метиза кислотой.
Размеры от М3 до М8.

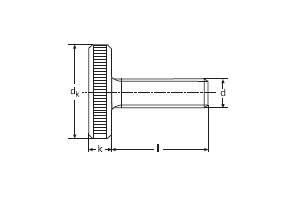

dk | 12 | 16 | 20 | 24 | 30 |
k | 2,25 | 3,2 | 3,7 | 4,7 | 5,7 |
Длина / d | M3 | M4 | M5 | M6 | M8 |
---|---|---|---|---|---|
8 | + | + | + | ||
10 | + | + | + | + | |
12 | + | + | + | + | + |
16 | + | + | + | + | + |
20 | + | + | + | + | + |
25 | + | + | + | + | |
30 | + | + | + | + | |
УП | 50 | 50 | l<16: 50 l≥16: 50 |
25 | 25 |
