DIN 6330 Гайка нержавеющая А2 А4 шестигранная высокая

Общие сведения

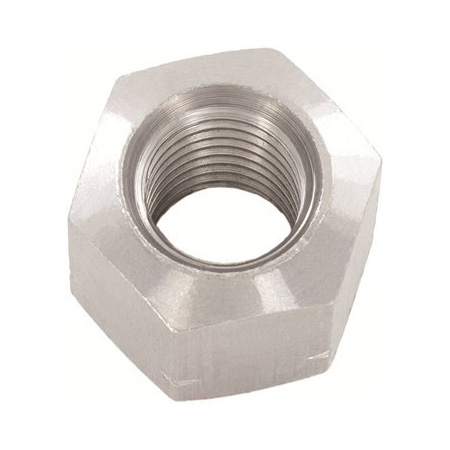

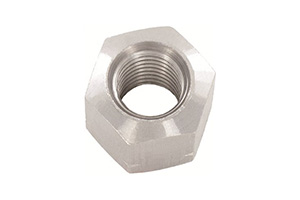

Гайка нержавеющая DIN 6330 имеет форму шестигранника с резьбой по середине. Отличительной особенностью метиза является его высота, равная полутора диаметрам резьбы. Метиз применяется в промышленности, судостроении и автомобилестроении вместе с подходящими под него болтами и винтами.

Размеры: М8 - М30. Гайка выпускается из стали марок А2 и А4, стойких к воздействию коррозии.

Материалы

  • Нержавеющая сталь

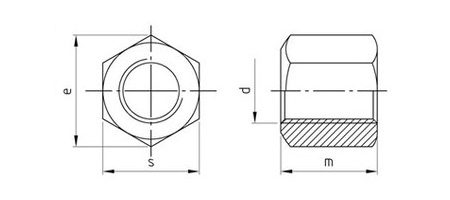

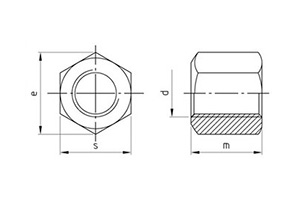

Обозначения

d - номинальный диаметр резьбы
d1 - диаметр
m - высота гайки
r - радиус
s - размер гайки под ключ

Таблица размеров

d d1 m r s
M8 9 12 11 13
M10 11.5 15 15 16
M12 14 18 17 18
M14 16 21 20 22
M16 18 24 22 24
M18 20 27 25 27
M20 22 30 27 30
M22 25 33 29 32
M24 26 36 32 36
М27 29 40 37 41
М30 32 45 41 46
