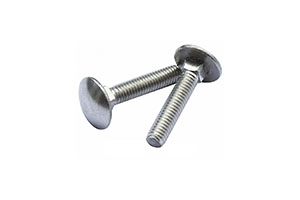

DIN 603 Болт мебельный нержавеющий А2 А4 с полукруглой головкой и квадратным подголовником

... ...

Болты DIN 603 А2 и А4 не коррозирует, полностью экологически безопасен, практически не способен намагничиваться и имеет нефиксированный срок эксплуатации.

Марка А4 отличается полным отсутствием химической реакции с различными кислотными и щелочными растворами.

Квадратный подголовок болта даёт возможность упростить и увеличить темп процесса сборки конструкций и механизмов. Благодаря профилю подголовка болт не проворачивается. Сборка соединения осуществляется только со стороны навинчиваемой гайки.

Запрещается использовать при монтаже механического соединения нержавеющий болт и гайку из чёрного металла.

Метизы массово используют в сборочном мебельном производстве, в строительстве и машиностроении.

Материал

  • Нержавеющая сталь

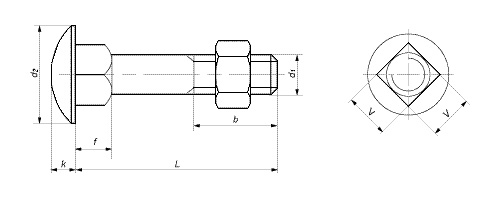

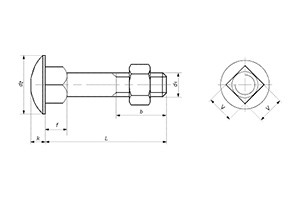

Обозначение

d1 - номинальный диаметр резьбы
P - шаг резьбы
d2 - диаметр головки
k - высота головки
f - высота подголовка, не менее
V - размер стороны квадратного подголовка
b - длина резьбовой части
L - длина болта

Таблица размеров и характеристик

d1 М5 M6 M8 M10 M12 M16 М20
P 0,8 1 1,25 1,5 1,75 2 2,5
d2 мин. 12.45 15.45 19.35 23.35 29.35 37.2 45,2
макс. 13,55 16,55 20,65 24,65 30,65 38,8 46,8
k мин. 2.7 3.12 4.12 4.62 6.05 8.05 9,95
макс. 3,3 3,88 4,88 5,38 6,95 8,95 11,05
f 2.9 3.4 4.4 5.4 7.25 11.1 14,1
V мин. 4.52 5.52 7.42 9.42 11.3 15.3 19,16
макс. 5,48 6,48 8,58 10,58 12,7 16,7 20,84
b L ≤ 125 16 18 22 26 30 38 46
125 < L ≤ 200 22 24 28 32 36 44 52
L > 200 - - 41 45 49 57 65
