DIN 582 рым-гайка

... ...

Рым-гайка DIN 582, размеры от М6 до М64. Рым-гайка применяется для поднятия тяжелых деталей и узлов машин. Рым-гайка имеет кольцо, предназначенное для захвата деталей и агрегатов при их транспортировке, сборке и разборке.

Коэффициент запаса прочности: 5:1.

Материалы:

  • Сталь: C 15 E
  • Нержавеющая сталь: А2 - А5

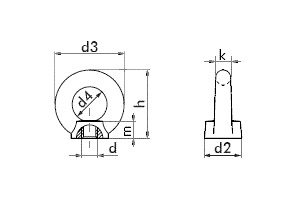

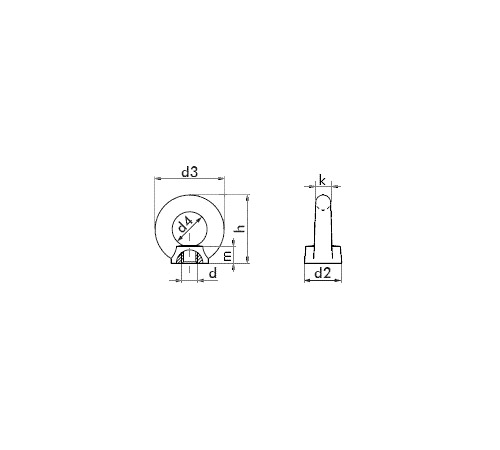

Обозначения

  • d - номинальный диаметр резьбы
  • d2 - наружный диаметр гайки, мм
  • d3 - наружный диаметр кольца, мм
  • d4 - внутренний диаметр кольца, мм
  • m - высота резьбовой части, мм
  • h - высота рым-гайки, мм
  • k - толщина кольца, мм
  • n - рабочая нагрузка (сила приложена вдоль оси рым-гайки), кг
  • n45 - рабочая нагрузка (сила приложена к оси рым-гайки под углом 45° в плоскости кольца), кг
  • p - вес, кг/шт.

Таблица характеристик

d d2 d3 d4 m h k n n45 p
М6 17 28 16 8.5 31 6 70 50 0.04
M8 20 36 20 8.5 36 8 140 100 0.05
M10 25 45 25 10 45 10 230 170 0.09
M12 30 54 30 11 53 12 340 240 0.16
М14 35 63 35 13 62 14 490 350 0.23
M16 35 63 35 13 62 14 700 500 0.24
M20 40 72 40 16 71 16 1200 860 0.35
M24 50 90 50 20 90 20 1800 1290 0.70
М30 65 108 60 25 109 24 3200 2300 1.32
М36 75 126 70 30 128 28 4600 3300 2.08
М42 85 144 80 35 147 32 6300 4500 3.11
М48 100 166 90 40 168 38 8600 6100 5.02
М56 110 184 100 45 187 42 11500 8200 6.69
М64 120 206 110 50 208 48 16000 11000 9.30
