DIN 553 Винт установочный нержавеющий А2 А4 с прямым шлицем и коническим концом

... ...

Общие данные

У винта DIN 553 нет головки, ее заменяет прямой шлиц в торце метиза. На другом торце стержня с полной метрической резьбой находится конусообразный острый конец, обеспечивающий легкость установки винта в отверстие с метрической резьбой и его самофиксацию при упоре.

Метизы обладают удобством и простотой монтажа. Они вкручиваются с применением простой бытовой отвертки или электроинструментом с прямой битой.

Длины винта DIN 553: 4 - 50 мм. Номинальные диаметры резьбы М2.5, М3, М4, М5, М6, М8, М10 и М12.

Благодаря нержавеющей аустенитной хромоникелевой стали марок А2 и А4, метизы обладают повышенной прочностью к механическим воздействиям. В дополнение к этому они устойчивы к коррозии и влиянию агрессивных химических сред, не боятся низких и высоких температур и практически немагнитны.

Материалы

  • Нержавеющая сталь

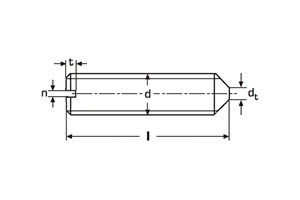

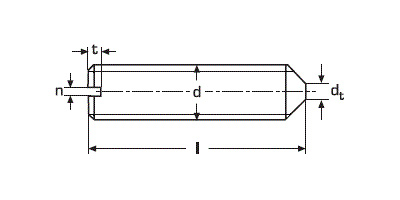

Таблица размеров

n 0,4 0,4 0,6 0,8 1 1,2 1,6 2
dt 0,25 0,3 0,4 0,5 1,5 2 2,5 3
t min 0,72 0,8 1,12 1,28 1,6 2 2,4 2,8
t max 0,95 1,05 1,42 1,63 2 2,5 3 3,6
Длина / d M2,5 M3 M4 M5 M6 M8 M10 M12
4   + +
5 + + + +
6 + + + + +
8 + + + + + +
10 + + + + + + +
12 + + + + + + + +
16 + + + + + + + +
20   + + + + + + +
25     + + + + + +
30     + + + + + +
40     + + + + + +
50     + + + + + +
УП 500 200 200 200 200 100 50 50
