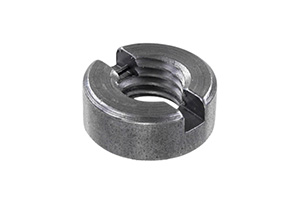

DIN 546 Гайка круглая нержавеющая А2 А4 шлицевая
Общие сведения
- Тип: круглая
- Шлиц: на торце
Материалы
- Нержавеющая сталь

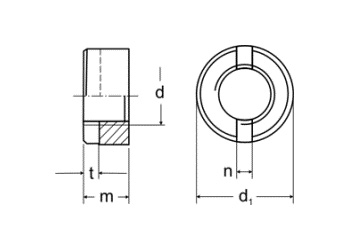

Обозначения
d - номинальный диаметр резьбы
d1 - наружный диаметр гайки, макс.
m - высота гайки, макс.
n - ширина шлица
t - глубина шлица
Таблица размеров
| d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|---|---|---|
| d1 | 6 | 8 | 9 | 11 | 14 | 18 | 21 | 26 |
| m | 2.5 | 3.5 | 4.2 | 5 | 6.5 | 8 | 10 | 12 |
| n | 1.2 | 1.4 | 2 | 2.5 | 3 | 3.5 | 4 | 4 |
| t | 1 | 1.2 | 1.5 | 2 | 2.5 | 3.2 | 3.8 | 3.8 |
