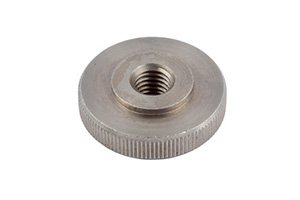

Гайка рифленая нержавеющая (с накаткой) низкая DIN 467 применяется совместно с болтами и создают долговечное скрепление деталей и элементов. Выглядит как металлическое круглое изделие с отверстием в середине с низкой накаткой.
Используется в станкостроении, приборостроении, машиностроении и другие отрасли. Выпускается из высокопрочной стали марки А1, благодаря которой изделие прослужит длительные сроки.
Размеры: М2 - М10.

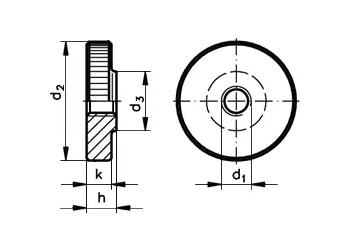

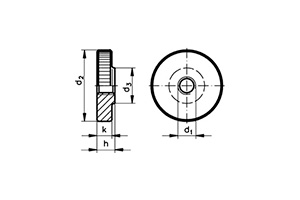

d - номинальный диаметр резьбы
d2 - диаметр накатанной части гайки
d3 - диаметр опорной поверхности
h - высота гайки
k - высота накатанной части гайки
d1 | d2 | d3 | h | k |
---|---|---|---|---|
M2 | 9 | 4.5 | 2.5 | 2 |
M2.5 | 11 | 5 | 3 | 2.5 |
M3 | 12 | 6 | 3 | 2.5 |
M4 | 16 | 8 | 4 | 3.5 |
M5 | 20 | 10 | 5 | 4 |
M6 | 24 | 12 | 6 | 5 |
М8 | 30 | 16 | 8 | 6 |
M10 | 36 | 20 | 10 | 8 |
