DIN 466 Гайка рифленая
Общие сведения
- Тип: рифленая с накаткой, нажимная, высокая, круглая
Материалы
- Сталь: 5
- Сталь с покрытием: гальваническая оцинковка, гальваническое никелирование, гальваническое хромирование
- Нержавеющая сталь: А1 - А5
- Латунь
- Алюминий
- Пластик

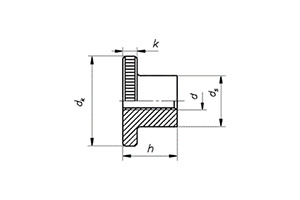

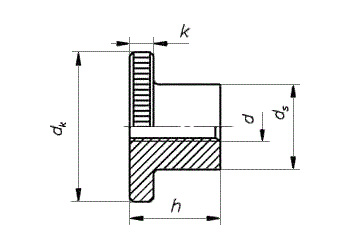

Обозначения
d - номинальный диаметр резьбы
dk - диаметр накатанной части гайки
ds - наружный диаметр гладкой части
h - высота гайки
k - высота накатанной части гайки
Таблица размеров
| d | dk | ds | h | k |
|---|---|---|---|---|
| M2 | 9 | 4.5 | 5.3 | 2 |
| M2.5 | 11 | 5 | 6.5 | 2.5 |
| M3 | 12 | 6 | 7.5 | 2.5 |
| М4 | 16 | 8 | 9.5 | 3.5 |
| М5 | 20 | 10 | 11.5 | 4 |
| М6 | 24 | 12 | 15 | 5 |
| М8 | 30 | 16 | 18 | 6 |
| М10 | 36 | 20 | 23 | 8 |
