Высокий винт с накаткой DIN 464 - это стержень с метрической резьбой, оборудованный широкой плоской головкой с высоким выступом меньшего диаметра. По периметру головки нанесенная насечка (накатка), которая обеспечивает высокий противоскользящий эффект и позволяет выполнять установку данного типа винтов без применения инструмента. Их применяют для создания быстроразъемного соединения между деталями.
Винты DIN 464 обладают малой длиной и высокой скоростью откручивания. Наличие выступа головки позволяет надежно прижимать метиз к поверхности, при этом оставляя зазор для удобного захвата накатки винта указательным и большим пальцем руки.
Диаметр резьбы: М3, М4, М5, М6, М8 и М10. Длина 5, 6, 8, 10, 12, 16, 20, 25, 30 мм.

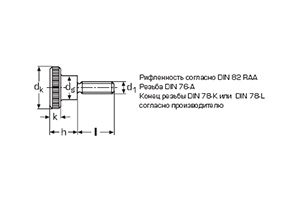

dk | 12 | 16 | 20 | 24 | 30 | 36 |
ds | 6 | 8 | 10 | 12 | 16 | 20 |
h | 7.5 | 9.5 | 11.5 | 15 | 18 | 23 |
k | 2.5 | 3.5 | 4 | 5 | 6 | 8 |
l | d1 | |||||
---|---|---|---|---|---|---|
M3 | M4 | M5 | M6 | M8 | M10 | |
5 | + | + | ||||
6 | + | + | + | |||
8 | + | + | + | |||
10 | + | + | + | + | ||
12 | + | + | + | + | ||
16 | + | + | + | + | + | |
20 | + | + | + | + | + | + |
25 | + | + | + | + | + | |
30 | + | + | + |
