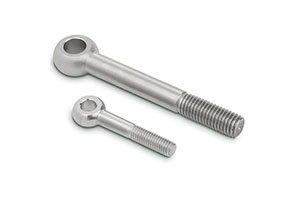

Предлагаются откидные болты с диаметром резьбы от М6 мм до М24 мм. Внутренний диаметр колец: от 6 мм до 22 мм, а внешний от 14 мм до 45 мм. Длина болта составляет от 30 мм до 160 мм.
Стали А2 и А4 сохраняют свою структуру и свойства при перепадах температур. Аустенитные стали не коррозируют, они экологичны и практически не намагничиваются.
Марка А4 дополнительно легирована молибденом (2,5%), благодаря чем имеет оказывает сопротивление коррозии даже в кислотных средам.
Монтаж болта осуществляют ввинчиванием с помощью специального рычажного приспособления вставленного в проём кольца.
Метиз является составной частью такелажных и шарнирных устройств, которые могут безаварийно функционировать в контакте с кислотными или щелочными химическими соединениями при температурах от -60°С до +450°С.
Данный тип метизов востребован в производстве машин, спец.оборудования, станков, приборов и транспортных средств. Используется для фиксации подвесных систем, коммуникаций и декоративных элементов в строительстве.

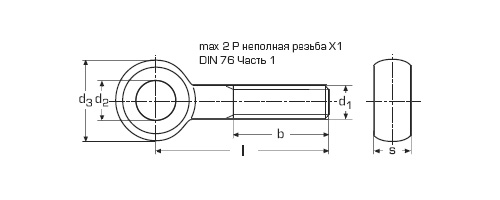

d1 - номинальный диаметр резьбы
P - шаг резьбы
d2 - внутренний диаметр кольца
d3 - внешний диаметр кольца
s - ширина кольца, не более
b - длина резьбы, не менее
l - длина болта
d1 | М6 | М8 | М10 | М12 | М16 | М20 | М24 |
---|---|---|---|---|---|---|---|
P | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 |
d2 | 6 | 8 | 10 | 12 | 16 | 18 | 22 |
d3 | 14 | 18 | 20 | 25 | 32 | 40 | 45 |
s | 7 | 9 | 12 | 14 | 17 | 22 | 25 |
b1 | 18 | 22 | 26 | 30 | 38 | 46 | 54 |
b2 | - | 28 | 32 | 36 | 44 | 52 | 60 |
b3 | - | - | - | 49 | 57 | 65 | 73 |
