DIN 435 Шайба косая для двутавров
Общие сведения
- Тип шайбы: косая прямоугольная
- Предназначение: подкладывается под гайки и болты для выравнивания уклонов полок двутавров
- Уклон: 14%
- C одной проточкой
- Класс точности: С
Материалы
- Сталь
- Сталь с покрытием: гальваническая оцинковка, горячее цинкование
- Нержавеющая сталь: А2, А4
Обозначения

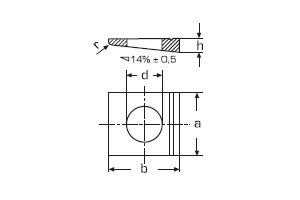

d - размер резьбы болтов, гаек
d1 - внутренний диаметр шайбы
a, b - размеры сторон шайбы
h - высота
Размеры
| d | d1 | a | b | h | |
|---|---|---|---|---|---|
| М8 | 5/16" | 9 | 22 | 22 | 4.6/1.5 |
| M10 | 3/8" | 11 | 22 | 22 | 4.6/1.5 |
| M12 | 7/16" | 13.5 | 26 | 30 | 6.2/2 |
| 1/2" | 13.5 | 26 | 30 | 6.2/2 | |
| M16 | 5/8" | 17.5 | 32 | 36 | 7.5/2.5 |
| M20 | 3/4" | 22 | 40 | 44 | 9.2/3 |
| М22 | 7/8" | 24 | 44 | 50 | 10/3 |
| M24 | 26 | 56 | 56 | 10.8/3 | |
| 1" | 26 | 56 | 56 | 10.8/3 | |
| М27 | 30 | 56 | 56 | 10.8/3 | |
| М30 | 1 1/8" | 33 | 62 | 62 | 11.7/3 |
