DIN 417 Винт установочный нержавеющий А2 А4 с прямым шлицем и цилиндрическим концом

... ...

Общие данные

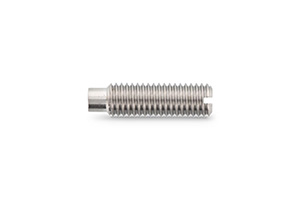

Винт DIN 417 нержавеющий установочный - это стержнь без головки, с нанесенной метрической резьбой. С одного торца резьбовая шпилька имеет прямой шлиц, с другой – цилиндрический нажимной конец (цапфу).

Основное назначение - стопорение конструктивных элементов между собой, путем вкручивания метиза в отверстие с металлической резьбой.

От аналогов DIN 417 отличается возможностью развальцовки цапфы, что позволяет сформировать сверхнадежное безразъемное соединение.

Длины: 3 - 40 мм. Номинальные диаметры: М2.5, М3, М4, М5, М6 и М8.

Материалы

  • Нержавеющая сталь

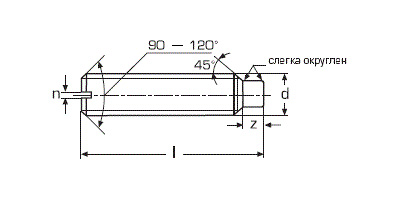

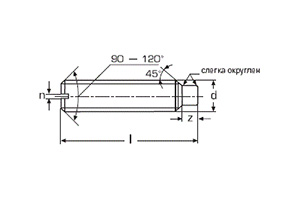

Таблица размеров

n 0,4 0,4 0,6 0,8 1 1,2
t 0,72 0,8 1,12 1,28 1,6 2
dp 1,5 2 2,5 3,5 4 5,5
z 1,25 1,5 2 2,5 3 4
Длина / d M2,5 M3 M4 M5 M6 M8
3 + +
4 + + +
5 + + + + +
6 + + + + +
8 + + + + + +
10 + + + + + +
12 + + + + + +
16 + + + + + +
18   + + + + +
20   + + + + +
22           +
25   + + + + +
30       + + +
35         + +
40           +
УП 200 200 200 200 100 100
